典型的放电特性及寿命

一种型号为STL18650的磷酸铁锂动力电池（容量为1100mAh）在不同的放电率时其放电特性如图2所示。最小的放电率为0.5C，最大的放电率为10C，五种不同的放电率形成一组放电曲线。由图2中可看出，不管哪一种放电率，其放电过程中电压是很平坦的（即放电电压平稳，基本保持不变），只有快到终止放电电压时，曲线才向下弯曲（放电量达到800mAh以后才出现向下弯曲）。在0.5～10C的放电率范围内，输出电压大部分在2.7～3.2V范围内变化。这说明该电池有很好的放电特性。

图2 STL18650的放电特性

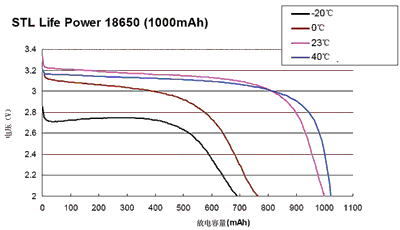

容量为1000mAh的STL18650在不同的温度条件下（从-20～+40℃）的放电曲线如图3所示。如果在23℃时放电容量为100%，则在0℃时的放电容量降为78%，而在-20℃时降到65%，在+40℃放电时其放电容量略大于100%。
从图3中可看出，STL18650磷酸铁锂电池可以在-20℃下工作，但输出能量要降低35%左右。

图3 STL18650在多温度条件下的放电曲线

STL18650的充放电循环寿命曲线如图4所示。其充放电循环的条件是：以1C充电率充电，以2C放电率放电，历经570次充放电循环。从图4的特性曲线可看出，在经过570次充放电循环，其放电容量未变，说明该电池有很高的寿命。

图4 STL18650的充放电循环寿命曲线

过放电到零电压试验

采用STL18650（1100mAh）的磷酸铁锂动力电池做过放电到零电压试验。试验条件：用0.5C充电率将1100mAh的STL18650电池充满，然后用1.0C放电率放电到电池电压为0C。再将放到0V的电池分两组：一组存放7天，另一组存放30天；存放到期后再用0.5C充电率充满，然后用1.0C放电。最后比较两种零电压存放期不同的差别。

试验的结果是，零电压存放7天后电池无泄漏，性能良好，容量为100%；存放30天后，无泄漏、性能良好，容量为98%；存放30天后的电池再做3次充放电循环，容量又恢复到100%。

这试验说明该电池即使出现过放电（甚至到0V），并存放一定时间，电池也不泄漏、损坏。这是其他种类锂离子电池不具有的特性。

磷酸铁锂电池的特点

通过上述介绍，LiFePO4电池可归纳下述特点。

1高效率输出：标准放电为2～5C、连续高电流放电可达10C，瞬间脉冲放电（10S）可达20C；
2 高温时性能良好：外部温度65℃时内部温度则高达95℃，电池放电结束时温度可达160℃，电池的结构安全、完好；
3 即使电池内部或外部受到伤害，电池不燃烧、不爆炸、安全性最好；
4 极好的循环寿命，经500次循环，其放电容量仍大于95%；
5 过放电到零伏也无损坏；
6 可快速充电；
7 低成本；
8 对环境无污染。

磷酸铁锂动力电池的应用

由于磷酸铁锂动力电池具有上述特点，并且生产出各种不同容量的电池，很快得到广泛地应用。它主要应用领域有：

1 大型电动车辆：公交车、电动汽车、景点游览车及混合动力车等；
2 轻型电动车：电动自行车、高尔夫球车、小型平板电瓶车、铲车、清洁车、电动轮椅等；
3 电动工具：电钻、电锯、割草机等；
4 遥控汽车、船、飞机等玩具；
5 太阳能及风力发电的储能设备；
6 UPS及应急灯、警示灯及矿灯(安全性最好)；
7 替代照相机中3V的一次性锂电池及9V的镍镉或镍氢可充电电池（尺寸完全相同）；
