②有线手控调焦。是操作手控盒上的调焦按钮，控制调焦电机带动镜头实现伸缩移动。按前调按钮，镜头外伸，按后调按钮，镜头后缩。有的幻灯机只有一个调焦按钮，按下此钮，镜头在一定范围内前后反复移动，调焦范围都不大。在使用手控盒调焦不能使影像最清晰时，还需旋转镜头实现调焦。

③自动调焦。具有此功能的幻灯机，机内设有能测出幻灯片在片门处位置变化的光电装置，一旦测出幻灯片偏离标准位置，即自动发出指令，使调焦电机工作，带动镜头前进或后退，从而保证银幕上影像始终清晰。这一功能的调焦范围一般很小，应在旋转镜头调焦的基础上使用。

2．反射式幻灯机

（1）反射式幻灯机的工作原理

反射式幻灯机也称实物幻灯机，它的结构如图2-2-7所示。光源发出的光经过隔热玻璃照射到托板上，托板上放有不透明的扁平实物，于是实物被光照亮。实物发出的光线经反射镜反射和放映镜头的放大成像在竖直的银幕上。

由于实物反射式幻灯机光能利用率低，要想使银幕影像达到明室放映条件，光源亮度要比直射式幻灯机高得多，因此用发光效率高的镝灯做光源。又由于镝灯的玻璃外壳温度很高，约800 ℃，所以必须在光源前方装入隔热玻璃，以使托板处温度不至于太高。

（2）反射式幻灯机的使用

①开机前的检查。由于镝灯功率大，线路应具有10 A以上的通电能力，线路容量小会烧坏进线保险或发生线路事故。因此，接通电源前应检查电源线路的容量。

②开机。接通电源后，先打开风扇开关，再打开镝灯开关。这时镝灯并不亮，需再按下触发按钮，此时应能听到放电声，这是拉弧光的表现。持续按触发钮，当看到灯管中心部位呈现暗黄色斑，镜头上出现较稳定的光时（尽管很弱），立即松开触发按钮。灯管将会逐渐变亮，3～4 min后光色可达到近似日光的白光，表示已进入可放映状态。将需放映的实物送到托板上进行放映，通过调焦使银幕图像清晰。放映结束后，先关掉光源（镝灯）开关，然后再关掉风扇开关。

③注意事项。连续触发几次不能起辉，就停3～5 min后再触发；未装上镝灯前不准按下触发开关；镝灯工作时有紫外线射出，要注意保护眼睛；触发器触发时有30 KV高压，因此不得开机盖触发；被放映物要放在托板上，并紧贴幻灯机机箱底部的透明玻璃面。

二、投影仪

投影仪是集黑板、幻灯、示图等教学功能于一体的新型课堂教学设备。

（一）投影仪的构造及工作原理

投影仪和幻灯机一样，也是利用凸透镜成像原理，将透明的物体投射到银幕上，形成放大的图像，结构如图2-2-8所示。投影仪主要由光学系统、通风设备及电路构成。

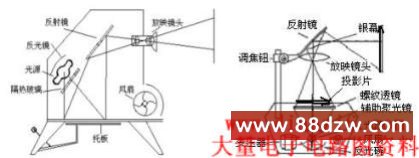

图2-2-7  反射式幻灯机结构图                    图2-2-8  投影仪的结构

1．投影仪的光学系统

投影仪的光学系统主要有光源、辅助聚光镜、螺纹透镜、放映镜头、反射镜和反光碗，其中光源、放映镜头和反光碗的要求及作用与幻灯机相似，这里不再讨论。

（1）投影仪的聚光系统

投影仪的聚光镜多数是螺纹透镜，也叫菲涅尔透镜，它是由两片刻有同心圆螺纹的薄平有机玻璃板叠合而成，作用相当于一个大口径凸透镜。螺纹透镜优点是口径大、重量轻、透光性好，缺点主要是温度升高到70 ℃以上会引起变形。

为了降低螺纹透镜的表面温度，在光源与聚光镜之间安置一个新月镜，也叫辅助聚光镜。它既能遮挡光源热能对螺纹透镜的辐射，又能扩大螺纹透镜的包容角。在螺纹透镜上面有载物玻璃，不仅可以放映投影片，还可以书写，也可以作某些实验或教具的演示。

（2）平面反射镜

投影仪加装了一个可调节角度的平面反射镜，将来自聚光镜的垂直光轴线转变成水平光轴线。因此幻灯片由竖直倒放变成水平正放，并在银幕上得到放大的正像，使教师可以面对学生边讲解边演示，非常方便。投影仪在开机前必须将平面反射镜打开，保证开机后将光源射出的光线引向银幕，使光斑出现在银幕上；若平面反射镜不打开，开机后它将光源射出的光线又反射回到光源，增加机内和光源表面温度，影响投影仪的寿命。
