防卫度表示滤波器对阻带信号的抑制能力，如果值高，即阻带内相对衰减大，则对临近通带产生的干扰信号就小。

7）过渡带、矩开系数K在实际滤波器的衰减特性中，从通带到阻带都有一定的过渡区域，通常用截止频率与邻近阻带内最近一点频率之差的频带定义为过渡带，过渡带表示减特性的陡峭程度，同时亦可用矩形系数表示。
矩形系数K，通常用相对衰减为阻带抑制时的带宽与相对衰减6DB时带宽之比来表示，即

或
矩形系数K值是大于1的数。真值越接近于1，则过渡带越窄，防卫度越高，滤波器选择性越好。

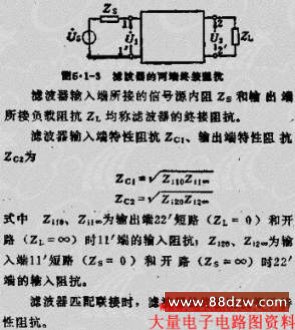

8）终接阻抗、特性阻抗（亦称影象阻抗）、滤滤器的匹配连接滤波器前向、后向连接如图5.1-3所示

9）

反射系数，反射衰减是滤波器终接阻抗和输入、输出阻抗失配程度的度量，它们定量地表示因滤波器和负载失配引起衰减的大小。

10）时延和群时延 由于滤波器的输出信号相对于输入信号有一相移，所以输出信号相对于输入信号有一相移，所以输出信号相对于输入信号有一时间延迟，相移和时间延迟都是频率的函数。不论是传输相移，还是介入相移，对于正弦信

如果滤波器的时延值为恒量，则滤波器不会引起相位失真。
群延时定义为相位对于频率的变化率

如果在某一频率范围内，相位特性曲线为一直线，则在这段频率范围内的群时延为一常数，则信号通过时不会产生包络失真。
