（2）交流分析 放大器建立稳定偏置电路之后，便可进行交流分析，首先根据实际放大电路画出有信号流通的交流通路。晶体三极管在小信号作用下的分析有图解法和微变等效电路两种方法。图解法是利用晶体管输入和输出特性曲线，通过傻羔分析放大器的性能，它能直观、全面地表明三极管放大的工作过程，并能计算放大器的一些指标。但这种方法比较适合大信号分析，当输入信号足够小时会引起较大误差，所以工程上用的最多是微变等效电路分析法。

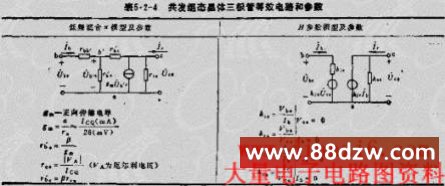

小信号等效电路，根据推导方法不同分为两类：一是对晶体管物理结构及放大过程进行模拟而导出的等效电路，其中应用最广泛是混合X型等效电路；二是从四端网络观点导出的等效电路，应用最广泛的是H参数电路。表5.2-4示出共发射极组态晶体三极管的两种等效电路和参数。

以上示出的混合X型等效电路和H参数等效电路是等价的，它们之间可以互相转换。由混合X转换为共射组态H参数等效电路的关系式为：

因混合X模型中，TB'C很大，通常可视为开路则上述转换可简化为

经简化之后可以看出，两种等效电路具有相同形式，不同的仅是压控电流源BMVB'O变换成流控电流源

5、三种组态放大器的等效电路及性能指标计算

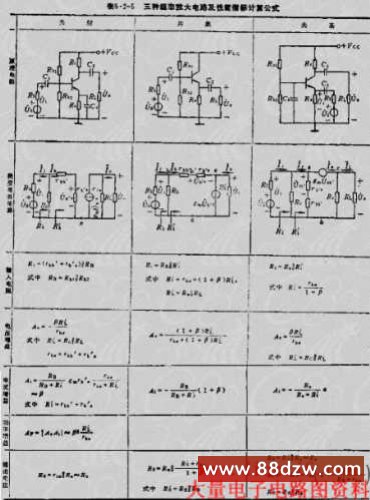

以下给出放大器的微变等效电路和性能指标计算，都是在频区进行的。中频区的微变等效电路为纯电阻性有源网络，因而中频电压增益、电流增益及输入电阻、输出电阻均为与频率无关的实数。表5.2-5为三种组态放大器等效电路及性能指标计算公式。

6、频率响应

（1）放大器的幅频特性和相频特性 上述放大器的微变等效电路和性能，都是在中频区进行分析的，当频率降低时，耦合电容的容抗增大，使放大器增益降低，因而在低频区应包含耦合电容的影响；相反，当频率真升高时，器件极间电容的容抗变小，分流作用增大，也使放大器增益降低，因而在高频区应当包含极间电容的影响。所以在宽频率范围内讨论放大器性能时，都变为频率函数，增益表达式写成如下形式

式中增益的幅模A（W）和相角（W）都是频率的函数，它们随频率的变化关系分别为幅频特性和相频特性，统称放大器频率特性或频率响应，表示在图5.2-2。FLF为3DB带宽的下限截止频率，FH为上限截止频率，通频带（或频带宽度，简称带宽）为

（2）三种组态放大器的频率响应

1）共发射极放大电路的低频响应 当忽略偏置电阻RB||RB2和晶体管参数TB'0、TCO的影响后，阻容耦合分压式偏置共发射极放大电路（参阅表5.2-6第一个图）在低频的等效电路如图5.2-4所示。电压增益函数
