　　·预防接头在连接时发生静电放电
　　·符合FCC与CE的电磁干扰规范
　　·耐用的缆线和连接器组件，以支持外接式储存的频繁插拔需求(典型的台式SATA只需要安装一次即可)
　　·外部接头需加装遮蔽

	eSATA接口	内部SATA接口	eSATA的优点
连接组态	直片插刀式	L型	避免无遮蔽的接头连接
连接深度	6.6mm	5mm	避免静电放电所造成的损坏
缆线	增加额外的遮蔽层	部份遮蔽	提供电磁干扰保护并符合FCC和CE辐射规范
连接器	制动弹簧	二种缆线类型：基本型连接器Click Connect	eSATA的制动弹簧和ClickConnect内部连接提供更安全的连接特性
插拔耐用性	5000次插拔	50次插拔	更耐用的连接特性

　　为了解决这些问题，新一代的eSATA规范是由参与SATA-IO的会员厂商所拟定，而遵照规范开发方案的会员，可以使用eSATA标章做为识别。初期的外接SATA方案或许未能符合eSATA规范，而唯有取得eSATA标志认证的产品才代表其遵循最新的Serial ATA规范。

　　eSATA是SATA的外接式接口，但是配备更耐用的缆线和连接器。eSATA可以达到如同SATA般的传输速度，例如SATA 1.5Gb/s或SATA 3Gb/s。eSATA 3Gb/s速度同样向下兼容于1.5Gb/s，与目前台式硬盘的情况相同。由于硬盘内部的数据持续传输率已高达75MB/sec，因此USB和1394的接口速率成为外接硬盘的瓶颈。同时eSATA外设还可以在主机内部的系统崩溃后作为启动盘引导，直接将系统恢复，进一步增大其备份功能的附加值。

　　相比之下，现在的PC电脑不太容易从IEEE 1394或USB接口的硬盘上启动。eSATA接口的另一个好处是有利于RAID性能的发挥，在端口多路器(Port Multiplier，简称PM)的帮助下，即使其接口带宽只有1.5Gbps，也足够让2个硬盘充分施展(譬如RAID 0)，而如果是3.0Gbps，则可以驱动4个硬盘而不致成为瓶颈。

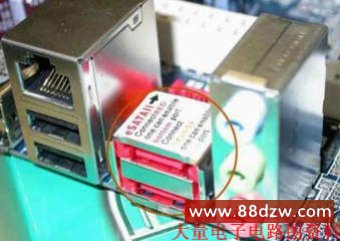

　　要使用eSATA功能，你的PC必须拥有两个条件，一个就是你的主板必须有SATA2接口，另一个就是拥有外置的eSATA转接口，比如目前华擎775XFire-eSATA主板已经整合了eSATA转接口，或你可以购买HighPoint推出外置eSATA转接口：如果你具备这两个条件，那么你只需要使用一根SATA数据将SATA接口和eSATA接口连接起来就可以你的主板实现eSATA功能。

　　注意：在使用eSATA功能的时候，外接硬盘需要做一定变动，那就是跳线。目前硬盘厂商的官方网站都提供了具体的跳线指南，大家可以去看一下。

eSATA接口的优势

　　1、提供更高性能的外接存储方案

　　当使用者需要高传输速率的单硬盘外接储存时，eSATA接口可提供配备?佳传输速率的外接备份方案。ESATA0拥有SATA 3Gb/s PCI HBAs、RAID和连接端口扩充器等功能，为使用者带来更优异的外接储存性能。结合多台外接式硬盘将可整合成一组超大容量的外接硬盘，并配备300MB/sec的高速传输速率；或者可以架构RAID 0、1、5或甚至3的磁盘阵列，不需使用者的操作，便可提供永不间断的数据保护。

　　2、提供比光盘刻录更佳的数据备份方案

　　以光盘片备份数据既经济且简单，但是使用者必须随时记得执行备份的工作。然而，藉由eSATA接口，只需二或三块外接式硬盘，另外再添购一张适合的主机适配卡(从简易的RAID 0或1，到高端的RAID 3或5)，通过映像RAID磁盘阵列或同位数据保护(parity protection)，便可以支持使用者所需之数据保护功能，为使用者提供不间断的数据备援。
