  考虑图1(a)所示电路,阻抗Z连接在Z1和Z2之间。如果希望阻抗Z,增大N2倍而不影响总传递函数(可能的固定系数除外),可以使用如图1(b)所示的变压器。

  行列式运算提供了变换的方法。二端口网络的节点导纳行列式为:

  式中,Y11和Y22分别为输人和输出导纳,Y12,和Y21是转移导纳,一般情况下,二者相等。

顿电容变换器

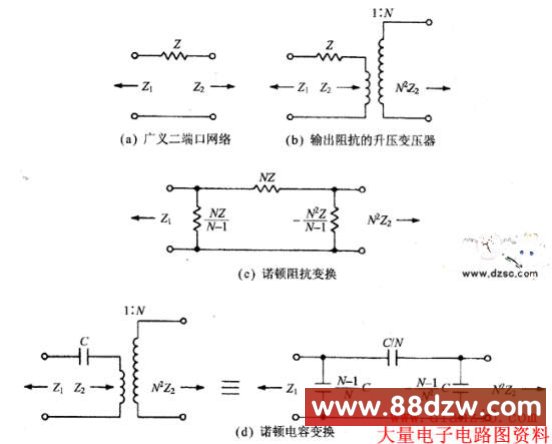

  图 诺顿电容变换器

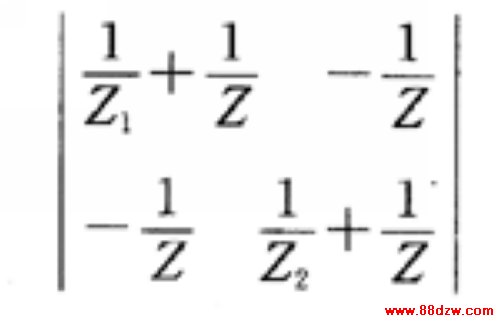

  考虑图(a)的二端口网络,节点导纳行列式是:

  若元件z是电容C,使用诺顿变换可以得到图(d)所示的等效电路。在不用变压器的情况下,这种技术可以把一边的电容电抗改变N2倍,因此它是很重要的。但输出端口引入了一个并联的负电容。这样就要求网络外部必须有一个正电容吸收掉这个负值电容。

  如果使用的N2<1,则输出节点的阻抗会降低。在输入端口的并联电容将为负值,必须被输入端口并联的外部正值电容吸收。
