　　另外，之所以使用介电常数高的介质，是为了在较小的体积内获得较大的容量。但介电常数高的电容器容易发生击穿，在需要做浪涌试验的场合，一定要注意。

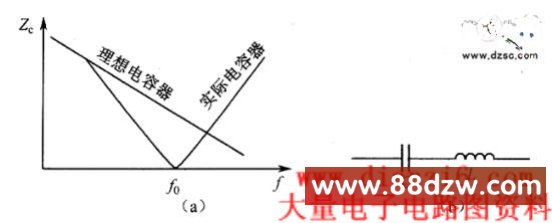

　　图3 理想电容器与实际电容器特性

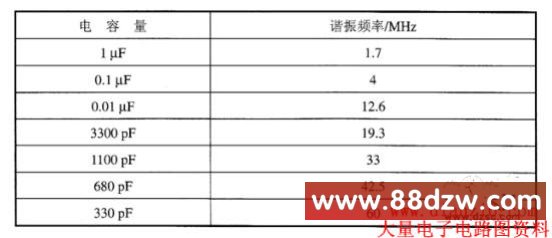

　　表 引线长1.6mm的陶瓷电容器

　　以上介绍了常见滤波电容的特性，接下来讨论一下低通滤波器对脉冲信号的影响，如图4所示。

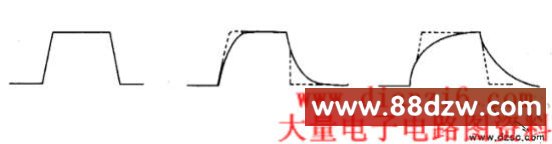

　　图4 低通滤波器对脉冲信号的影响

　　对传输脉冲信号的电缆滤波时，要注意不能破坏脉冲信号的形态，也就是功能。 比较保守的方法是，使滤波器的截止频率大于1/πtr，，或脉冲重复频率的15倍。如在信号线上并联电容，则

　　Cmax＝0.3tr/Rt

　　式中，Rt为电容两端阻抗的并联值；卉为脉冲信号的上升时间。

　　若电容的一端是传输线，则这一端的阻抗用传输线特性阻抗代替。如果信号线及其回流线（地线）上都与机壳之间存在并联电容，则对差模信号的等效电容为C／2。

　　
