集成A/D转换器通常采用逐次逼近式A/D转换器和双积分式A/D转换器。下面简要介绍这两种A/D转换器的基本原理。
1.逐次逼近式A/D转换电路

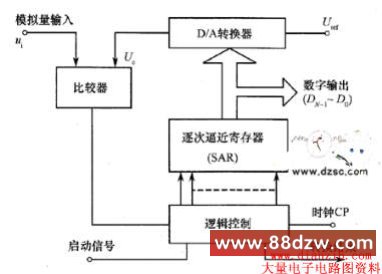

如图所示为逐次逼近式A/D转换电路的原理框图。
在图中,其核心部分是一个D/A转换器,其工作过程是:电路收到启动信号后,将逐次逼近寄存器置“0”,第一个CP脉冲到来时,逻辑控制电路首先将逐次逼近寄存器的最高位Dn-1置“1”,经过D/A转换变成模拟电压Uc,此电压与输入电压矶进行比较,如果Ui≥Uc,则保留这一位,否则该位置“0”。第二个CP脉冲到来时,逻辑控制电路使次高位Dn-2置“1”,并与Dn-1送入D/A转换器转换成模拟电压Uc,再次与输人电压Ui,进行比较。此过程不断进行下去,直到最后一位Do比较完毕。此时逐次逼近寄存器中的Ⅳ位数字量即为输人模拟电压Ui所对应的输出数字量。
逐次逼近式A/D转换电路在转换速度和电路复杂程度之间有一个较好的折中,所以获得了广泛的应用。
2,双积分式A/D转换电路
如图所示为双积分式A/D转换电路原理框图。
在图中,先将S置于矶端,积分器对输入信号进行积分,积分时间固定为Γ,积分器的输出为
