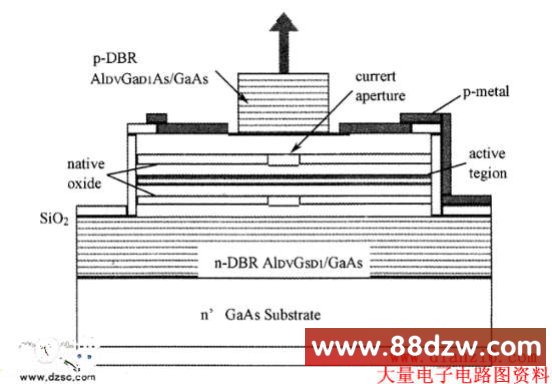

　　图是垂直腔面发射激光器的结构示意图。其有源区由多量子阱组成，有源区上、下两边分别由多层1／4波长厚的高、低折射率交替的外延材料形成DBR，出射光方向可以是顶部或衬底，这主要取决于衬底材料对所发出的激射光是否透明及上、下DBR究竟哪一个取值更大一些。

　　图 垂直腔面发射激光器结构示意图

　　由于垂直腔面发射激光器的这种独特结构，使得研制高性能的VCSEL的关键在于以下几点：

　　（1）由于VCSEL的腔长较短，只有数个等效波长的量级，因而其相邻模式的间距很大，一般为几十纳米。这要求材料的增益谱峰值波长、多层高反膜即DBR的高反射谱中心波长，以及谐振腔的谐振波长三者要完全符合设计长度。 而且它的单程增益长度为量子阱的z方向，只有10 nm左右。因此要求腔内和腔面反射的损耗很小，增益系数很高，而且位于光场的波峰处才能在多次反射过程中积累光增强效应。这对器件的结构设计和材料生长控制提出了非常高的要求。而且DBR的反射率要达到99％以上，才有可能使器件有较低的阈值电流密度。

　　（2）由于掺杂的多层高反射膜DBR的各层之间形成了同型异质结，导致串联电阻大，尤其是由于空穴的有效质量较大，致使P型DBR的阻值更大，发热严重。这需要通过器件的优化设计及后工艺制备，尽量降低器件的串联电阻实现VCSEL的室温连续激射。

　　（3）采用合理的后工艺流程，形成优化的器件结构和器件尺寸，以限制电流和光场的分布，也是实现垂直腔面发射激光器低阈值室温连续工作，以及改善其横模特性和热特性的关键。
