　　   d=(C*T0)/2 =172T0/10000cm（其中T0为计数器T0的计数值）

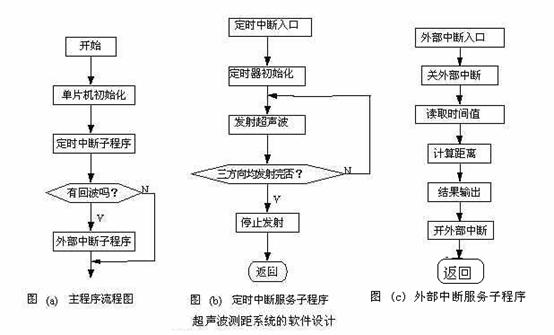

　　    测出距离后结果将以十进制BCD码方式LED,然后再发超声波脉冲重复测量过程。主程序框图如下

                  　
          3. 超声波发生子程序和超声波接收中断程序

　　   超声波发生子程序的作用是通过P1.0端口发送2个左右的超声波信号频率约40KHz的方波，脉冲宽度为12us左右，同时把计数器T0打开进行计时。超声波测距器主程序利用外中断0检测返回超声波信号，一旦接收到返回超声波信号（INT0引脚出现低电平)，立即进入中断程序。进入该中断后就立即关闭计时器T0停止计时，并将测距成功标志字赋值1。如果当计时器溢出时还未检测到超声波返回信号，则定时器T0溢出中断将外中断0关闭，并将测距成功标志字赋值2以表示此次测距不成功。


           六软硬件调试及性能

　　   超声波测距仪的制作和调试，其中超声波发射和接收采用Φ15的超声波换能器TCT40-10F1（T发射）和TCT40-10S1（R接收），中心频率为40kHz，安装时应保持两换能器中心轴线平行并相距4～8cm，其余元件无特殊要求。若能将超声波接收电路用金属壳屏蔽起来，则可提高抗干扰能力。根据测量范围要求不同，可适当调整与接收换能器并接的滤波电容C4的大小，以获得合适的接收灵敏度和抗干扰能力。

　　   硬件电路制作完成并调试好后，便可将程序编译好下载到单片机试运行。根据实际情况可以修改超声波发生子程序每次发送的脉冲宽度和两次测量的间隔时间，以适应不同距离的测量需要。根据所设计的电路参数和程序，测距仪能测的范围为0.07～5.5m，测距仪最大误差不超过1cm。系统调试完后应对测量误差和重复一致性进行多次实验分析，不断优化系统使其达到实际使用的测量要求。

　　   后续工作需实验后才能验证

　　   根据参考电路和集成的电路器件测距范围有限10m以内为好。

　　　　（中国矿业大学徐海学院电子04－1 鲍海鸿  ）
