基于uPSD3200的人机对话设计

文章摘要：功率损耗: <400mw(全亮)寿 命: >20,000小时工作温度: -40~+85℃内藏控制器：SOLOMON SSD1303T 由于OLED显示屏P09703的逻辑电平为2.4V - 3.5V，我们选用ST公司生产的uPSD3200系列单片机时，注意选用3.3V器件，我们以uPSD3234BV为例，给出OLED显示屏P09703与uPSD3234BV单片机的硬件连接图，同时给出利用uPSD3200单片机一个A/D口实现32个按键的原理图，可以大幅度减少对I/O口的占用。如图一所示，这里要说明的是由于OLED显示屏P09703内藏控制器为台湾SOLOMON生

基于uPSD3200的人机对话设计,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com
功率损耗:  <400mw(全亮)
寿    命:  >20,000小时
工作温度:  -40~+85℃
内藏控制器：SOLOMON SSD1303T

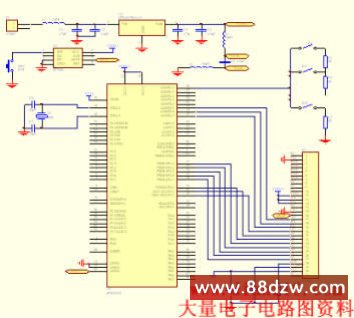

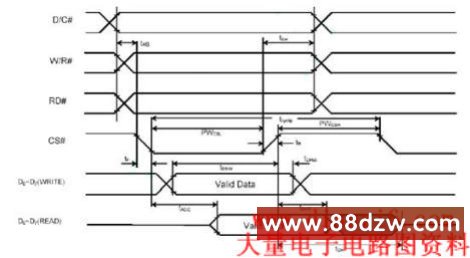

    由于OLED显示屏P09703的逻辑电平为2.4V - 3.5V，我们选用ST公司生产的uPSD3200系列单片机时，注意选用3.3V器件，我们以uPSD3234BV为例，给出OLED显示屏P09703与uPSD3234BV单片机的硬件连接图，同时给出利用uPSD3200单片机一个A/D口实现32个按键的原理图，可以大幅度减少对I/O口的占用。如图一所示，这里要说明的是由于OLED显示屏P09703内藏控制器为台湾SOLOMON生产的SSD1303，该控制器在接口控制电路内有两套时序电路，由时序适配电路设置以适配不同计算机操作时序的要求。时序适配电路的设置端为BS1和BS2。BS1和BS2的时序设置如表一所示。OLED显示屏P09703种没有串行接口，图二为P09703OLED显示屏8080时序图。

  6800时序 8080时序 串行接口
BS0 0 0 0
BS1 0 1 0
BS2 1 1 0



    3 软件编程

    在与计算机连接方面，SSD1303的接口，包括数据输入缓存器、数据输出锁存器，指令寄存器及译码器，忙状态触发器以及时序控制电路等，具有高性能的接口控制电路。计算机可以随时访问SSD1303而不需要判断其当前状态，与以前用的以T6963C控制器不同，SSD1303判断忙状态在操作上不是那么重要，因为SSD1303的接口部能够适时地接收计算机的访问。只是在计算机对显示存储器大量的数据传输时与控制部向驱动部传输显示数据相冲突，会在显示屏上出现“雪花”。但是由于这个间隙时间很短，加上人眼在视觉上的惰性而看不出“雪花”现象，有时判断忙标志再进行显示数据传输时，忙标志已经消失了。正是由于这些，计算机访问SSD1303的操作流程非常简单。

sbit  DC_PIN_NUM = P0^5;  //P0.5 数据/指令控制位，低电平—指令操作，高电平—数据操作
sbit  WR_PIN_NUM = P0^6;  //P0.6 写数据/指令控制位，高电平变低电平时写入
sbit  RD_PIN_NUM = P0^7;  //P0.7 读数据/指令控制位，低电平有效

unsigned char ReadData(void)     //从P09703OLED显示屏读取数据
{   unsigned char temp;
       DC_PIN_NUM = 1;
     RD_PIN_NUM = 0;
       RD_PIN_NUM = 1;
    temp = P4;
    return  temp;
}
unsigned char ReadCommand(void)     //从P09703OLED显示屏读取寄存器状态
{   unsigned char temp;
       DC_PIN_NUM = 1;
     RD_PIN_NUM = 0;
       RD_PIN_NUM = 1;
    temp = P4;
    return  temp;
