　　风扇测速模块如图5所示。系统的三路风扇分别接到三路风扇插座上面，每路风扇都由12 V电源供电；每路风扇插座的1号端口由VCC(5 V)供电，并通过Rpm接到I／O端口上。当风扇正常工作的时候，会在每个插座的1号端口输出一系列周期为毫秒级的方波，这样只要测出相应的I／O端口单位时间(1 s)内的方波个数，就可以计算出风扇转速。

图5  风扇测速模块

3 系统软件设计

3．1 主程序流程图

　　系统软件采用汇编语言编写，系统程序主要包括了初始化、按键子程序、A／D转换子程序、报警子程序、风扇测速子程序、工作时钟子程序、显示子程序、真实时钟子程序总共8个模块，共同作用完成本系统所要实现的功能。在本系统当中，虽然按键仅只有“set”键、“up'’键和 “down”键3个，但这是设计中的一个难点。下面重点介绍按键子程序。

3．2 按键子程序

3．2．1 按键要求实现的功能

　　(1)温度显示单位℃／°F的切换：在初始状态下，按“up"键可以切换温度的显示单位。

　　(2)CPU报警温度的设定：在初始状态下，按“set”键，温度显示由实际温度转换为报警温度(预设值为60℃＆140°F)。此时，按“up" 或"down"键可以设定报警温度，设定完后按“set”键锁定进入时间设定界面；当温度达到报警温度时，蜂鸣器开始报警，直到按一下“set”键后，方才能解除报警。

　　(3)时间设定：在初始状态下按“set”键，温度显示由实际温度转换为报警温度(预设值为60 ℃＆140 °F)，再压“set”键将进入时间设定界面，按“up"或“down”键可以调整时针的整数值，调整完时针之后再按“set”键锁定并进入分针的设定模式，同样按“up"或“down”键就可以调整它的值了，按“set"键锁定。

　　(4)真实时间和工作时间的转换：在初始状态下按“down”键可以切换时间模式的显示，累计工作时间在24 h之内显示单位为时／分，超过24 h就显示为天。

　　(5)LCD Reset：同时按住“up"和“down”键约2 s，LCD将复位，所有值将回到出厂设置状态。

3．2．2 按键子程序流程图

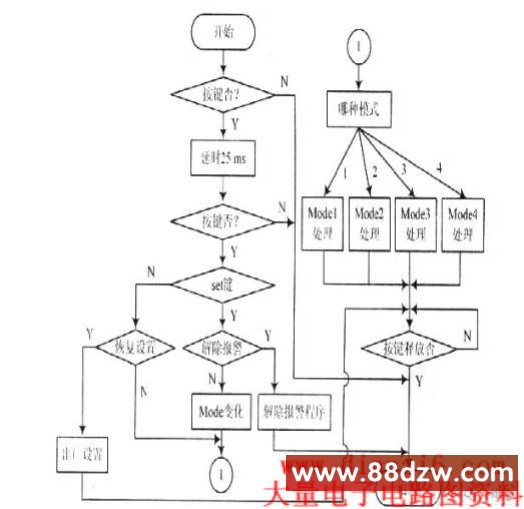

图6  按键子程序流程

　　通过上面的按键功能的描述，可以把按键子程序理解成为可以通过“set”键调整状态，然后每个状态下又有各自的子状态，这些子状态可以通过“up”或者“down”键来进行调整；最后还有2个特殊状态，解除警报和LCD复位。按键子程序流程如图6所示。

　　4 结 语

　　经过现场调试和运行，本系统能及时检测电脑CPU的温度和风扇转速，当温度达到报警温度时则报警，从风扇转速可以判断风扇的情况。还可以显示电脑的工作时间，了解电脑的寿命。系统结构简单，功能齐全，具有低成本、低功耗、高可靠性等特点，实现了用户的需求。
