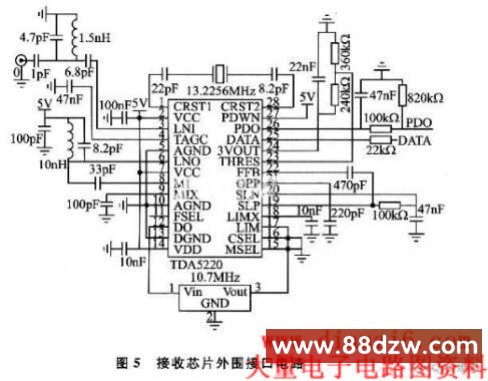

　　接收端的单片机同样选择Atreel公司的AT89C52。接收芯片的外围接口电路如图5所示。

　　接收端要同时接收来自不同温度传感器的数据信息，要区分数据信息来自于哪个DSl8B20传感器，就需要给DSl8B20传感器编上序号。  Dallas公司的温度传感器芯片DSl8B20就为每一个传感器编了惟一的序号，在提取每一个传感器的相关信息时首先读取该传感器的序号，据此就可以确定传感器的位置。

　　3 软件设计与调试

　　系统启动后，通过发射模块内的单片机读取温度传感器芯片Dsl8B20所测量到的温度值。温度传感器芯片与单片机之间的数据传输主要通过单总线协议完成，这样为连接多个温度传感器提供了有利条件。单片机在接收到数据后通过SPI总线协议方式发送给发射模块TDK51lO，发射模块TDK5110把温度信息和温度传感器的序号发送出去。接收端上电开始工作，通过接收发射端传输过来的相关温度数据信息，接收芯片通过SPI总线协议将数据暂存在单片机AT89C52中，单片机通过RS232总线方式将数据传送到计算机上，实时地监测工作场内的温度变化情况。当温度低于某个设定的阈值时，通过警报方式提醒工作人员的注意，以便采取相应的措施。该系统中，无线数据传输问题是整个系统的关键部分，本设计在实验室条件下已经取得了预期的效果。由于实际的环境条件远比实验室复杂，所以要在实际的生产中使用，还需要更多实验以及现场调试，并在此基础上作一些调整与改进。

　　结语

　　本文提出了一种基于发射模块TDK5110以及无线接收模块TDA5220设计的无线温度监控系统，具体讨论了各模块的参数设计。该系统与PC机相连实现数据的存储、处理等，还可以连接调温装置实现温度的实时控制等。该系统装置具有结构简单、体积小、抗干扰性强、性能稳定等特点，可应用于各种恶劣的测温环境中。
