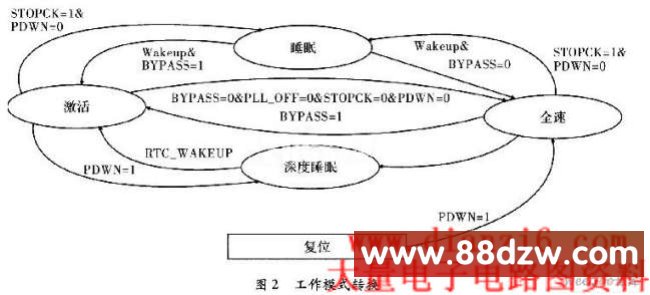

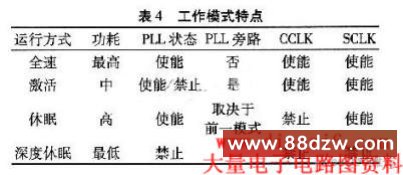

　　在转换工作模式时，应该明确处理器当前的工作模式，而系统的工作模式由PLL控制寄存器(PLL_CTL)中的PLL_OFF，BYPASS，STOPCK和PDWN状态位共同确定。图2说明了各种工作模式转换之间的联系以及转换条件。

　　通过设置PLL_CTL寄存器实现工作模式的转换，新的设置不会立即生效，需要先执行下面的一个程序段

　　从当前工作模式转换至另一个工作模式的具体过程简述如下

　　(1)设置唤醒请求，目的：将处理器唤醒，使PLL_CTL中新的设置生效以便进入新的工作模式。

　　(2)按模式转换条件，设置PLL_CTL。

　　(3)禁止一切中断，将处理器置入空闲状态，等待唤醒请求。

　　(4)唤醒后恢复中断，PLL_CTL中设置的新值开始生效，处理器进入新的工作模式，继续执行其他指令。

　　默认状态下，所有的中断都能产生1个唤醒请求，即当1个中断产生时，处理器内核就会收到1个唤醒请求，如果此时处于空闲状态，则会退出此状态，处理相应(中断)程序。通过系统中断唤醒使能寄存器(SIC_IWR)设置中断与唤醒请求之间的对应关系，其中24～31位保留，其他位分别对应了不同的中断源，如定时器中断、看门狗定时器中断、DMA中断等，某一位如果置1，则相应中断发生时就会产生1个唤醒事件。系统复位后，SIC_IWR中的所有位均为1。

　　工作模式转换的关键就是对PLL_CTL的设置，这就要求确认系统当前的工作模式，再根据图2所示的转换条件设置PLL_CTL寄存器。另外必须设置唤醒请求，因为它有助于确定处理器何时被唤醒，进入预期的工作状态。

　　下面是一个从全速模式到激活模式转换的实例：

　　对唤醒请求进行设置，本例中利用看门狗定时器中断来产生这个唤醒请求。

　　(1)设置定时器的计数值：通过看门狗计数寄存器(WDOG_CNT)设置。

　　(2)设置相应事件：当定时器计数至O时产生中断，即看门狗控制寄存器(WDOG_CTL)第3位置1，其余位为0。

　　(3)利用看门狗中断产生唤醒请求：SIC_IWR寄存器第24位置1，其他位为0，使能看门狗中断唤醒请求。

　　3 片内外设控制

　　系统设计中不是所有外设都能用到，而系统具体运行过程中，有些外设也不需要一直工作。所以，在适当的时候可以通过禁用不使用的外设来降低系统的功耗。Blackfin535有专门的外设时钟寄存器(PLL_IOCK)，统一控制所有外设的时钟，禁用某外设只需要将PLL_IOCK中对应位置0即可。Blackfin533／532／531没有这种统一的时钟控制寄存器，只能通过每个外设的控制寄存器来使能或禁用外设。

　　4 内核电压控制

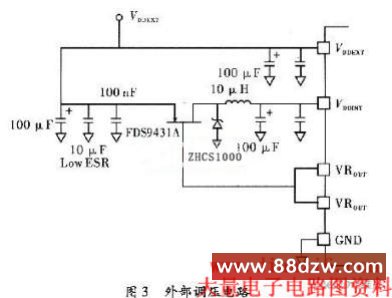

　　Blackfin系列处理器通过片内的调压器可以将外部的2．2～3．6 V的供电电压转换成0．85～1．2 V，为内核供电。由于功耗与电压的平方成正比，降低内核电压可有效降低系统功耗。片内的调压器需要搭配一定的外部电路才能实现其调压功能，外部电路图3所示。

　　VDDEXT为I／O供电电压，VDDINT为内核供电电压，VROUT为外部FET／BJT驱动，用于控制开关频率。

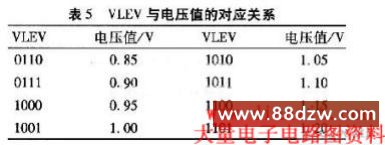

　　通过调压器控制寄存器(VR_CTL)的VLEV(4～7位)来设置内核电压值，VLEV与电压值的对应关系，如表5所示。

　　修改VR_CTL的VLEV值可将内核电压控制在0．8～1．2 V，也可以将内核供电完全关闭，即将VR_CTL中的FREQ(O～1位)设置为00，此时内核时钟和系统时钟都会停止工作，而内核电压为0。修改内核工作电压的程序段需要放在对PLL_CTL设置程序之后执行。
