8bit 变频控制MCU特点

环境温度：-40℃~85℃

图2 ：瑞萨电子（原NEC电子部分）MCU的特点

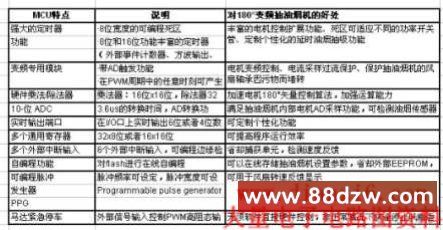

表2：变频控制用的8位MCU特点

　　180°变频抽油烟机系统设计

　　瑞萨电子开发了一套基于8位MCU ――uPD78F071x的低成本180°变频抽油烟机方案HS/DC-8，该方案包括电源和电机控制部分(见图3)。

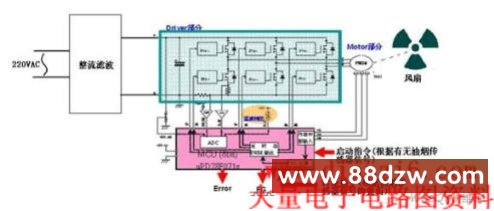

图3：HS/DC-8系统构成

　　S/DC-8正是利用8位MCU的特有的硬件功能来实现抽油烟机的180°变频。HS/DC-8适用于额定容量为20W~1kW中小功率的BLDC电机，6~120Hz的电气角频率和0.5Wb以下的永磁磁通。

　　相比其他半导体厂商MCU的180°变频抽油烟机方案，HS/DC-8具有以下优势：

　　低损耗：MCU中专用的变频控制的定时器，可实现两相调制的低损耗PWM方式，可将抽油烟机中电机控制部分的功率开关管损耗降低30％左右，从而延长抽油烟机风扇控制的寿命；

　　高效率、低噪声：由于MCU的硬件乘法器可以快速的实现180°矢量控制算法，方案中又加入了自动相位控制，确保抽油烟机运行时耗能最小；

　　丰富的保护和定制功能：依赖于MCU中强大的定时器功能、丰富的IO功能和AD功能，例如死区保护、霍尔类型选定、频率反馈脉冲数的选定、PWM初始化异常检测、过压保护。这些丰富的功能可以给抽油烟机定制特有个性化功能；

　　低成本：8位MCU节省外部的EEPROM和内部的硬件捕获单元，使得MCU成本降低。

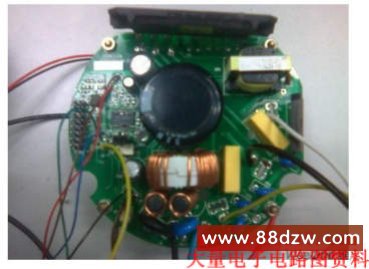

图4 ：180°变频抽油烟机方案

　　图4是180变频抽油烟机方案实物图。可以看出，180°变频抽油烟机方案，硬件电路板可安装在电机的侧面端盖中，以减小抽油烟机总体积。

　　专业的技术支持

　　用户除了能获得瑞萨电子8位MCU低成本、高性能带来的好处，在180°变频抽油烟机产品开发过程还可以获得瑞萨电子授权代理商世强电讯提供的下列技术支持服务：

　　a) 应用咨询：在方案具体应用时，世强电讯可根据客户具体的抽油烟机设计需求，提供电机使用的建议，例如使用什么样的电机可以达到节能、成本最低的效果。

　　b) 方案设计：180°变频抽油烟机方案需要根据具体的产品市场、用户对象定制不同的功能。世强电讯可帮助客户在产品设计中，为变频抽油烟机量身订制，修改HS/DC-8的方案。

　　c) 硬件参考设计：HS/DC-8可以提供硬件参考设计并且给用户预备了功能丰富的外部硬件接口，实际用户使用时需要设计产品自身的硬件接口以便能对HS/DC-8进行外部的控制。例如可以增加通讯硬件功能，人机界面硬件功能。

　　d) 软件设计：HS/DC-8已经提供了丰富的保护和定制功能，以适应各种不同的180°变频抽油烟机产品，世强电讯可以帮助用户设定参数，产品软件调试等。
