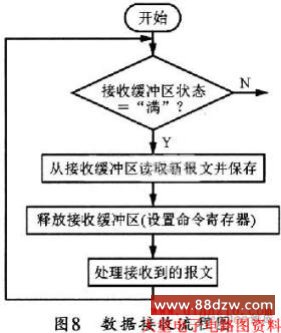

　　当接收缓冲区状态标志为满的时候，即表明已接收一个或者多个报文。此时CPU将从CAN控制器取出第一个报文，并置位命令寄存器中的释放接收缓冲区标志。其接收流程图如图8所示。

　　4 测试

　　将两个CAN系统模块挂接在CAN总线上，相当于构成CAN总线上两个节点，这样就可以点对点地发送数据，其测试方法就是在当其中一个节点的按键按下时，除了自身的数码管1、2显示加一外，总线上另一节点接收到该数据后，它的数码管3、4也做加一操作，即与发送端节点的数码管1、2同步显示。这样就可以测试CAN总线的点对点的通信。

　　5 结束语

　　通过此系统可以较好地完成CAN节点的点对点数据发送和接收，且正确率高，速度快。若加以扩张，再增加节点，其通信原理与上述相同。此外，也可以加上串口，这样就可以实现下位机的多点采集数据，上位机实现显示和控制。因此，本文设计在实践中如果加以扩张，会有很好的价值。
