PIC单片机的可编程电源的设计

文章摘要：图3 工作原理图3中，电网电压经整流滤波后供给高频变换电路，由高频变换电路产生输出。单片机输出两路PWM信号，给电源模块提供输出电压的参考值和电流的限流值，电源模块按照单片机提供的参考值输出电压和限定最大电流。虽然单片机采样输出电压和电流进行显示，但这里单片机并不参与系统的反馈，反馈通过电源模块来实现（在后面的部分中会详细讲到）。3 硬件设计3.1 电源模块电路NCP1200是安森美半导体公司(ON Semiconductor)推出的一款电流型PWM控制器。其应用电路只需要使用很少的外围元件，使设计更加紧凑。另外，芯片内集成输出短路的保护电路，使成本可以进一步降低。图4是以NCP1200

PIC单片机的可编程电源的设计,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com

图3  工作原理

　　图3中，电网电压经整流滤波后供给高频变换电路，由高频变换电路产生输出。单片机输出两路PWM信号，给电源模块提供输出电压的参考值和电流的限流值，电源模块按照单片机提供的参考值输出电压和限定最大电流。虽然单片机采样输出电压和电流进行显示，但这里单片机并不参与系统的反馈，反馈通过电源模块来实现（在后面的部分中会详细讲到）。

3  硬件设计

3.1  电源模块电路

　　NCP1200是安森美半导体公司(ON Semiconductor)推出的一款电流型PWM控制器。其应用电路只需要使用很少的外围元件，使设计更加紧凑。另外，芯片内集成输出短路的保护电路，使成本可以进一步降低。

　　图4是以NCP1200为控制芯片的电源电路的结构。从图中可以看到，电源模块中有两种反馈类型。第一种是输出电压反馈，输出电压采样值VSS和单片机提供的设定值进行比较，通过光耦来控制NCP1200芯片FB脚的电压，调整DRV脚输出PWM的脉宽来控制场效应管的导通和关断时间，从而达到调整输出电压值的目的。另一路反馈是电流限流反馈，当采样到的输出电流值ISS超过单片机提供的最大限流值IPWM后，比较器输出正电压使得光耦最大导通，将FB脚电压拉低，使得NCP1200输出PWM脉宽减小，从而达到限流的目的。当输出电流小于单片机提供的限流值时，限流反馈不起作用。

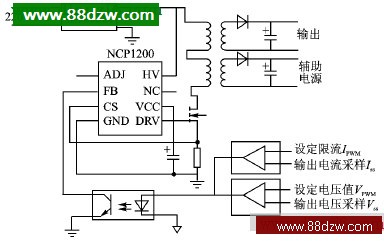

图4  电源模块电路结构

　　图中的辅助电源提供+12 V的电压，另经三端稳压器件KA7805（图中未画出）产生+5 V的电压，给比较器和单片机控制模块提供电源。

3.2  单片机控制电路

　　PIC16F874是美国微芯科技公司（Microchip Technology）的一款8位单片机，内置4K×14位的Flash、128字节的RAM和64字节的EEPROM。另外,它具有丰富的外设资源，其内置1个UART模块可供串口通信用，2个CCP模块可以产生2路独立、10位分辨率的PWM信号，8路10位的A/D转换通道。另外，PIC系列单片机的每个I/O能提供25 mA的驱动电流，对于LED的接口电路可以省掉外加晶体管的驱动电路。

　　单片机控制模块结构框图如图5所示。

图5  单片机控制模块结构框图

　　单片机控制系统的主要接口电路：

①  按键接口电路。采用暂触式开关输入，使用电阻电容去抖。
②  数码管及LED显示电路。数码管显示电压、电流、时间等信息。LED指示当前显示的参数种类。PIC单片机的I/O能够直接驱动数码管和LED。按键输入和显示接口电路如图6所示。

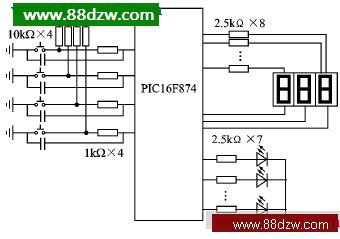

图6  按键输入和显示接口电路

③  A/D采样和PWM输出电路。A/D负责采样输出电压电流并送到数码管显示。当前电流电压设定值通过由单片机内部的CCP模块产生的两路PWM信号来给电源模块提供一个参考值。单片机内部的CCP模块可以设置成PWM输出模式,通过写周期寄存器和脉宽寄存器的值就可由硬件产生不同频率和占空比的PWM波形。
④  串口通信接口电路。串口通信接口电路采用MAX232芯片作为RS232收发器。

4  软件设计
