3 软件编程

对WGM-12832的软件编程采用Franklin 51语言开发，主要包括两部分，一部分是给液晶写指令，另一部分是给液晶写数据。有了这2个基本的子程序，就可以构造出各种实用的显示子程序。由于液晶内部自带汉字模块，只需发送汉字对应的代码就可以实现汉字的显示，其代码可以在ST7920模块的资料中查找。对于图形和曲线显示的原理类似，只需要设置好相应的水平地址和垂直地址，并把相应的图形编码写入液晶模块，就可显示出所要显示的内容。

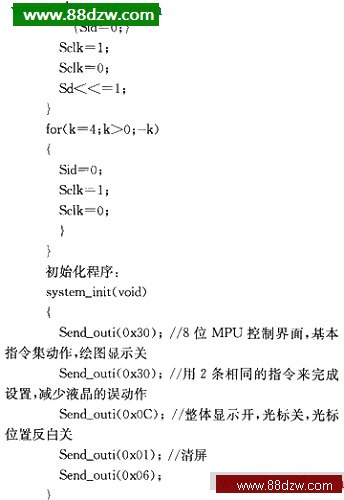

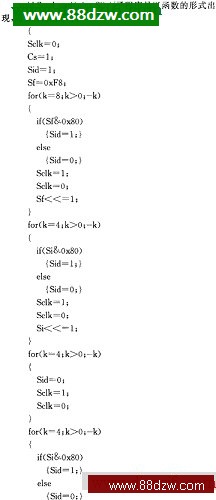

发送指令子程序：

4 结论

随着仪器、仪表、电子设备等智能化程度的提高，单片机系统的液晶显示模块使用的也越来越广泛。在单片机与液晶的接口中，关键是要满足液晶的时序要求；在软件编程中，关键是要进行正确的初始化、操作及显示内容的代码。以上接口电路和相应的程序已经通过调试，并在实际中得到应用。
