　　例1：设计输出为5V、300W的通用开关电源

　　通用开关电源就意味着交流输入电压范围是85V～265V。又因UO=＋5V，故必须查图1所示的曲线。首先从横坐标上找到PO=30W的输出功率点，然后垂直上移与TOP224的实线相交于一点，由纵坐标上查出该点的η=71.2％，最后从经过这点的那条等值线上查得PD=2.5W。这表明，选择TOP224就能输出30W功率，并且预期的电源效率为71.2％,芯片功耗为2.5W。

　　若觉得η=71.2％的效率指标偏低，还可继续往上查找TOP225的实线。同理，选择TOP225也能输出30W功率，而预期的电源效率将提高到75％，芯片功耗降至1.7W。

　　根据所得到的PD值，进而可完成散热片设计。这是因为在设计前对所用芯片功耗做出的估计是完全可信的。

　　例2：设计交流固定输入230V±15％，输出为直流12V、30W开关电源。

　　

　　

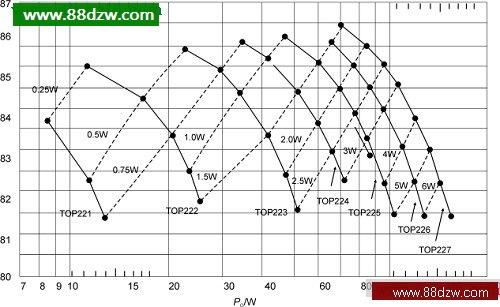

　　图4固定输入且输出为12V时PD与η，PO的关系曲线

　　η/％(Uimin=195V)

　　

　　

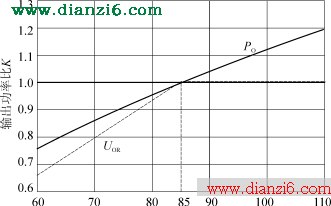

　　图5宽范围输入时K与Uimin′的关系

　　

　　

　　图6固定输入时K与Uimin′的关系

　　根据已知条件，从图4中可以查出，TOP223是最佳选择，此时PO=30W，η=85.2％，PD=0.8W。

　　例3：计算TOPswitch－II的结温

　　这里讲的结温是指管芯温度Tj。假定已知从结到器件表面的热阻为RθA(它包括TOPSwitch－II管芯到外壳的热阻Rθ1和外壳到散热片的热阻Rθ2)、环境温度为TA。再从相关曲线图中查出PD值，即可用下式求出芯片的结温：

　　Tj=PD·RθA＋TA(1)

　　举例说明，TOP225的设计功耗为1.7W，RθA=20℃/W，TA=40℃，代入式（1）中得到Tj=74℃。设计时必须保证，在最高环境温度TAM下，芯片结温Tj低于100℃，才能使开关电源长期正常工作。

　　3根据输出功率比来修正等效输出功率等参数

　　3．1修正方法

　　如上所述，PD与η，PO的关系曲线均对交流输入电压最小值作了限制。图1和图2规定的Uimin=85V，而图3与图4规定Uimin=195V（即230V－230V×15％）。若交流输入电压最小值不符合上述规定，就会直接影响芯片的正确选择。此时须将实际的交流输入电压最小值Uimin′所对应的输入功率PO′，折算成Uimin为规定值时的等效功率PO，才能使用上述4图。折算系数亦称输出功率比（PO′/PO）用K表示。TOPSwitch－II在宽范围输入、固定输入两种情况下，K与U′min的特性曲线分别如图5、图6中的实线所示。需要说明几点：

　　（1）图5和图6的额定交流输入电压最小值Uimin依次为85V，195V，图中的横坐标仅标出Ui在低端的电压范围。

　　（2）当Uimin′>Uimin时K>1，即PO′>PO，这表明原来选中的芯片此时已具有更大的可用功率，必要时可选输出功率略低的芯片。当Uimin′（3）设初级电压为UOR，其典型值为135V。但在Uimin′<85V时 ， 受 TOPSwitch－ II调 节 占 空 比 能 力 的 限 制 ， UOR会 按 线 性 规 律 降 低 UOR′ 。 此 时 折 算 系 数 K="UOR′" /UOR<1。 图 5和 图 6中 的 虚 线 表 示 UOR′ /UOR与 Uimin′ 的 特 性 曲 线 ， 利 用 它 可 以 修 正 初 级 感 应 电 压 值 。

　　现将对输出功率进行修正的工作程序归纳如下：

　　（1）首先从图5、图6中选择适用的特性曲线，然后根据已知的Uimin′值查出折算系数K。

　　（2）将PO′折算成Uimin为规定值时的等效功率PO，有公式
