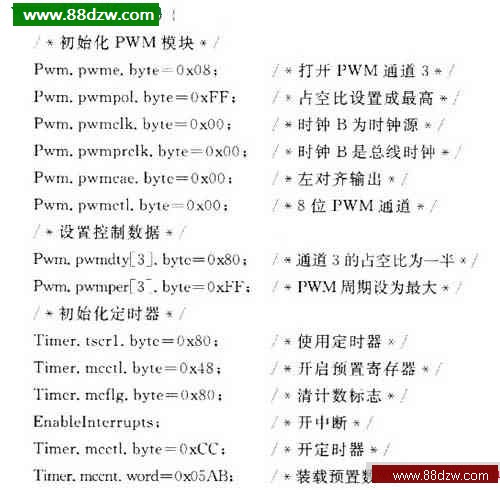

　　②初始化PWM模块，产生11．025kHz的PWM波形。

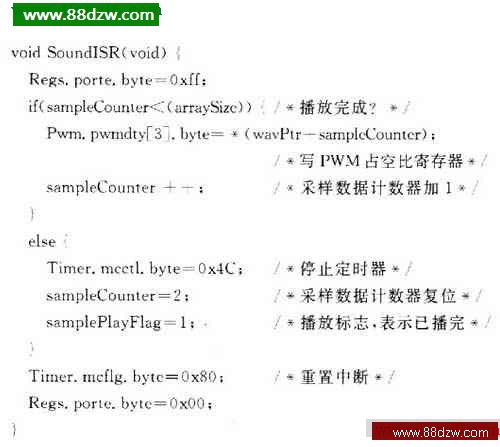

　　③等待定时器中断，在中断处理程序中取采样数据，并设置PWM占空比寄存器，判断声音是否播放完成。若完成，则关定时器巾断，并停止PWM输出。

3 低通滤波

　　PWM输出后须通过低通滤波器滤波，才能还原成人耳能识别的声音。低通滤波器的类型和参数取决于声音的采样频率和价格预算。最简单的要数RC滤波器。这种滤波器的优点是仪需要两个元件，另一种是有源滤波器，滤波效果好，但相对复杂。

　　滤波器截止频率的选择，对于音频输出是非常重要的，推荐设置在采样频率的一半。若要获得更佳的滤波器截止频率，就要进一步对采样数据进行分析，找出最大具有有效声音数据的频率。当然，在一般应用中并没有要求这么严格，甚至在某些场合中，即使用参数不非常明确的元件也能获得很好的声音输出，这时RC滤波器将是最好的选择。

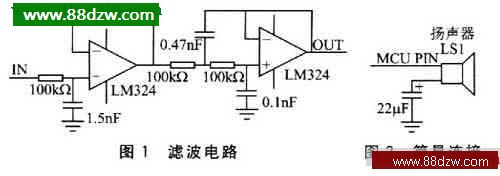

　　推荐使用图1所示的滤波器，其截止频率为5．5 kHz(11．025 kHz／2)。这个设计中，使用了2个运算放大器，足够驱动一小型扬声器。

　　图2也给出一种简单直接的接法：仅使用一22μF的电容用于低通滤波，驱动一5 kHz、8Ω的小扬声器。

　　利用MC9S12DP256微控制器的PWM功能可为单片机的应用增加语音功能。对声音采样数据的存储方式是用直接的、原始的采样数据。在具体的实际应用中，为存储更长时间的声音数据，还可对声音数据进行压缩，具体算法请参考相关资料。
