图4 树状多级状态结构


2 多维状态结构
状态结构也可以是多维的。从不同的角度对系统进行状态的划分,这些状态的某些特性是交叉的。比如,在按照按键和显示划分状态的同时,又按照系统的工作进程做出另一种状态划分。这两种状态划分同时存在,相互交叉,从而构成了二维的状态结构空间。

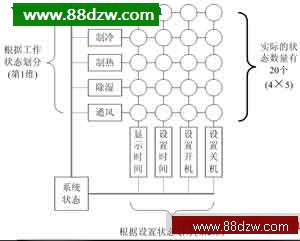

举一个这方面的例子,如:空调遥控器,如图5所示。

图5 多维状态机结构


同样,我们也可以构建三维、四维甚至更多维的状态结构。每一维的状态都需要用一个状态变量(寄存器)来表示。


无论多级状态结构和多维状态结构看上去多么迷人,匠人的忠告是:我们依然要尽可能地简化状态结构,能用单级、单维的结构,就不要给自己找事,去玩那噩梦般的复杂结构。


简单的才是最有效的。

结束语
对状态机的理解需要一个由浅入深的过程。这个过程应该是与实践应用和具体案例思考相结合的。当一种良好的思路成为设计的习惯,它就能给设计者带来回报。愿这篇手记里介绍的基于状态机的编程思路能给新手们带来一些启迪,帮助大家找到“程序设计”的感觉。
