单片机复位之后，默认处于倒计时模式，启动定时器，定时器每隔250us溢出一次，根据定时器溢出次数来计时，到1秒时将时间的计数器减1。当“设置键”按下时，变量state_val由0变为1，切换到设置模式。可以使用“递增键”“递减键”对计时初始值进行修改。按下“确认键”时，回到计时模式开始以新的初始值进行倒计时。当倒计时到0时，变量state_val由1变为2，处于闪烁状态，在这种状态下，根据按键的情况分别又切换到计时和设置状态。
③程序流程
主程序首先需要初始化定时器的参数和一些变量，然后进入一个循环结构，在循环中始终只做两件事，一是键盘的扫描，二是数码管的动态扫描。
在扫描键盘后，根据前一次按键的结果是否与本次键值相同。如果不同，表示有键按下或弹起，同时用本次按键值更新上一次的按键值。这样设计旨在避免一个按键长时间按下时被重复判为有新键按下，使得当前按下的键只有松开后，下一次按下时才算为一次新的按键。

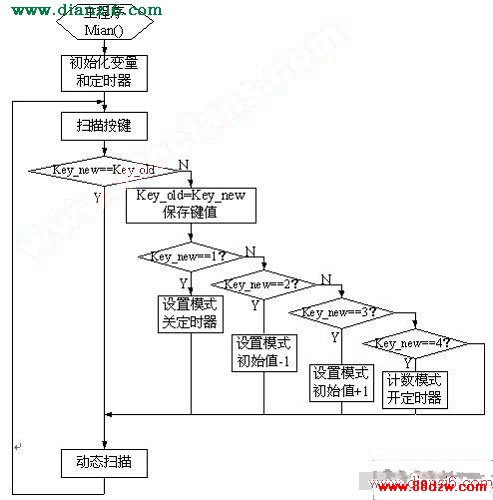

根据按键的值分别改变变量（state_val）的值或者在设置状态时的倒计时初始值。完整的主程序图如图3-3所示。

 图3-3 主程序的流程图

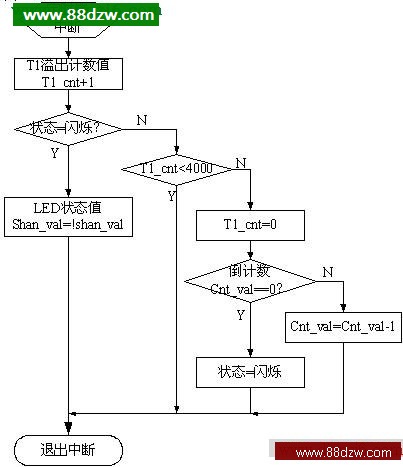

    在定时器的参数中，选择定时器T1的8位自动装载模式，每250us产生一次溢出中断，中断服务程序如图3-4所示。

中断服务程序流程图

（4）软硬件调试方案
     软件调试方案：伟福软件中，在“文件\新建文件”中，新建C语言源程序文件，编写相应的程序。在“文件\新建项目”的菜单中，新建项目并将C语言源程序文件包括在项目文件中。
 在 “项目\编译”菜单中将C源文件编译，检查语法错误及逻辑错误。在编译成功后，产生以 “*.hex”和“*.bin” 后缀的目标文件。
硬件调试方案：在设计平台中，将单片机的P3.0-P3.3分别与独立式键盘的相应位通过插线连接起来。
在伟福中将程序文件编译成目标文件后，运行MCU下载程序，选择相应的flash 数据文件，点击“编程”按钮，将程序文件下载到单片机的Flash中。
然后，上电重新启动单片机，检查所编写的程序是否达到题目的要求，是否全面完整地完成试题的内容。

3.1.3 程序设计（仅供参考的C语言源程序）
//晶振：11.0592M  T1-250微秒 按键P10 P11 P12 P13
/*变量的定义:
  show_val:     显示的值0-59
  init_val:     初始值
  state_val:    状态值 0-计数状态;1-设置状态;2-闪烁状态
  shan_val:
  key_val1:     四个按键的值 255-无键;1-设置键  2-增一键  3-减一键  4-确定键
  T1_cnt:       定时器计数溢出数
  cnt_val:      倒计时的数值
  led_seg_code：数码管7段码
*/
#include "reg51.h"     //包含文件
sbit     P1_0=P1^0;    //设置键
sbit     P1_1=P1^1;    //增一键
sbit     P1_2=P1^2;    //减一键
sbit     P1_3=P1^3;    //确定键
unsigned char data shan_val;  //闪烁时LED的开/关状态
unsigned char data cnt_val;   //保存倒计数的当前值
unsigned int  data T1_cnt;    //保存定时器溢出次数
unsigned char data key_val_new,key_val_old;//存放当前扫描的键和前一次按下的键值
