56~512kHz高频振荡器

[11-21 21:43:49]   来源:http://www.88dzw.com  信号产生电路图   阅读:8179

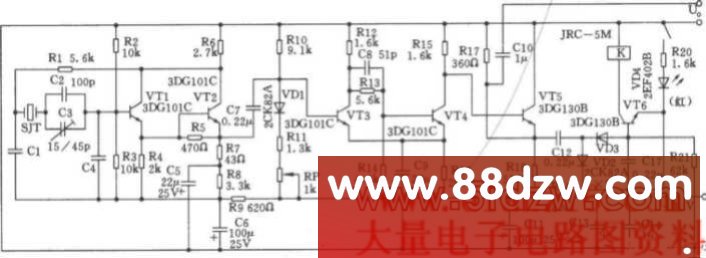

文章摘要:如图所示为56~512kHz高频振荡器电路。它由高频振荡器、告警电路所组成。1.技术指标:(1)频率范围:56~512kHz;(2)输出电平:+5.5±ldB;(3)频率准确度:不超过±20Hz;(4)告警信号:当停振时,告警灯亮,并发出告警声。(5)工作温度:0~+45℃保证指标,-10~0℃,+45~+50℃可靠工作元器件选择:三极管VTl~VT4:3DGl01C、β=65~85,VT5~VT6:3DGl308、β=85~115。石英晶体SJT:型号为101型石英晶体,晶体用t脚座即GZC7-F。电容器Cl和C4的选择如表所附。

56~512kHz高频振荡器,标签:电路图讲解,电路图练习,http://www.88dzw.com

如图所示为56~512kHz高频振荡器电路。它由高频振荡器、告警电路所组成。1.技术指标:(1)频率范围:56~512kHz;(2)输出电平:+5.5±ldB;(3)频率准确度:不超过±20Hz;(4)告警信号:当停振时,告警灯亮,并发出告警声。(5)工作温度:0~+45℃保证指标,-10~0℃,+45~+50℃可靠工作元器件选择:三极管VTl~VT4:3DGl01C、β=65~85,VT5~VT6:3DGl308、β=85~115。石英晶体SJT:型号为101型石英晶体,晶体用t脚座即GZC7-F。电容器Cl和C4的选择如表所附。
