　　阻值取值：R0取1.5K，R1、R2分别取10K，按结果，应得到5V的输出电压。Vin使用12V，实测电压为5V。Vin使用24V，实测电压5V（我的3 1/2位电表的显示值），因此，此种器件的精度很高。接入负载，在C、A端并接负载电阻，Vin用12V。当负载电阻大于2K时，输出电压几乎看不出任何变化。当电阻小于2K时，输出电压开始减小，此时应当是前面所说的阴极电流的条件不符合了。

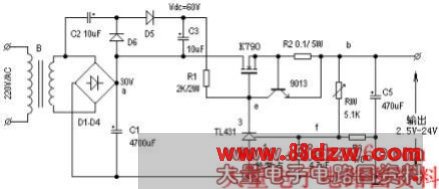

　　　　　　　用TL431制成的高精度稳压直流电源

　　电路的纹波极小，精度极高，可以作高档电器供电电源。
