(9)关断/自动重启动电路
   　　一旦调节失控，关断/自动重启动电路立即使芯片在5%占空比下工作，同时切断从外部流入C端的电流，?Vc再次进入滞后调节模式。倘若故障已排除，Vc?又回到并联调节模式，自动重新启动电源恢复正常工作，自动重启动的频率为1.2 Hz。
  　　
(10)高压电流源
  　　在启动或滞后调节模式下，高压电流源经过电子开关?SI给内部电路提供偏置，并且对CT进行充电。电源正常工作时SI?改接内部电源，将高压电流源关断。

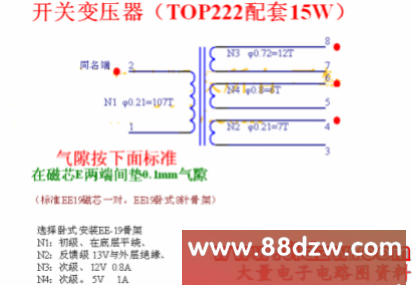

电路图" src="/pd_dianzi/UploadPic/2010-11/20101121223843118.png" border="0" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
