多地控制开关电路(二)
[11-21 13:09:37] 来源:http://www.88dzw.com 超声波遥控电路图 阅读:8774次

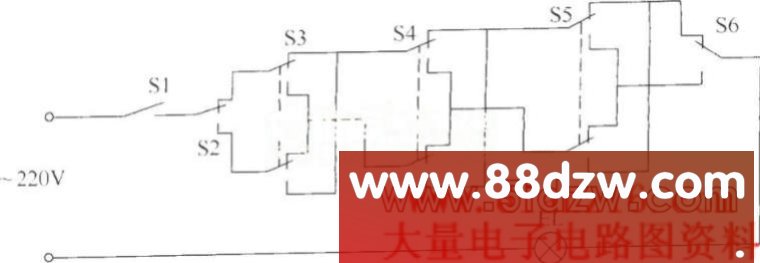

文章摘要: 本例介绍地多地控制开关,采用多只开关来控制一路照明灯(可由多只灯泡并联)。适用于旅馆、病房、长廊和楼道等场所。 该多地控制开关电路由控制开关S1~S6和照明灯EL组成,如图所示。 多地控制开关电路 S1选用触头电流容量为1OA的单极开关或双极开关并联使用S2和S6选用单极双位(单刀双掷)开关;S3~S5选用双极双位(双刀双掷)开关。
多地控制开关电路(二),标签:电路图讲解,电路图练习,http://www.88dzw.com本例介绍地多地控制开关,采用多只开关来控制一路照明灯(可由多只灯泡并联)。适用于旅馆、病房、长廊和楼道等场所。 该多地控制开关电路由控制开关S1~S6和照明灯EL组成,如图所示。 多地控制开关电路 S1选用触头电流容量为1OA的单极开关或双极开关并联使用S2和S6选用单极双位(单刀双掷)开关;S3~S5选用双极双位(双刀双掷)开关。
