三相电动机用单相电源供电的方法

文章摘要：用单相电源使三相电动机运行，只需增加一只合适的移相电容器，方法如下：对于星形接法的电动机，接线方法如图1；对于三角形接法的电动机，接线方法如图2。根据实践移相电容的容量数值上应约等于0.07与电动机功率之积，如电动机功率为150瓦，所选电容器的容量应约等于0.07 x 150=10.5微法，用两个日光灯电容器（4.75μF)并联即可满足要求。如果电动机启动很快，而且听到较大的嗡嗡声，应减小电容器容量；如电动机启动缓慢，可适当增大电容器容量。又如电源线由接a点改为接b点，则可改变电动机转向。

三相电动机用单相电源供电的方法,标签：电子电路图,电路图讲解,http://www.88dzw.com

用单相电源使三相电动机运行，只需增加一只合适的移相电容器，方法如下：

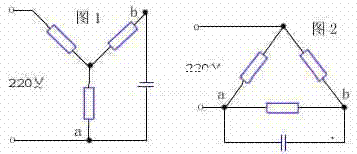

对于星形接法的电动机，接线方法如图1；对于三角形接法的电动机，接线方法如图2。根据实践移相电容的容量数值上应约等于0.07与电动机功率之积，如电动机功率为150瓦，所选电容器的容量应约等于0.07 x 150=10.5微法，用两个日光灯电容器（4.75μF)并联即可满足要求。

如果电动机启动很快，而且听到较大的嗡嗡声，应减小电容器容量；如电动机启动缓慢，可适当增大电容器容量。又如电源线由接a点改为接b点，则可改变电动机转向。
