用LM317制作简易电源电路图

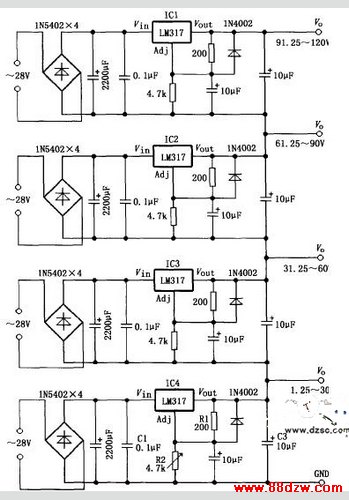

文章摘要： 电路由四块LM317组成，四组输出电势只通过R2进行调节。调节R2，IC4的输出电势在1.25-30V之间连续可变，同时，与之串联的IC1-IC3的输出电势也随之改变，从而得到1.25-120V间的四组直流稳定电压。

用LM317制作简易电源电路图,标签：电子电路图,电路图讲解,http://www.88dzw.com

     电路由四块LM317组成，四组输出电势只通过R2进行调节。调节R2，IC4的输出电势在1.25-30V之间连续可变，同时，与之串联的IC1-IC3的输出电势也随之改变，从而得到1.25-120V间的四组直流稳定电压。
