　　注意：

　　①每一个分散加载文件必须至少包含一个根区，每个根区的加载地址等于执行地址。

　　②每一个引导区必须至少包含一个执行区，每一个执行区必须至少包含一个代码段或数据段；一个引导区可以包含几个执行区，每一个执行区只能属于一个引导区。

　　4 分散加载时连接器生成的预定义符号

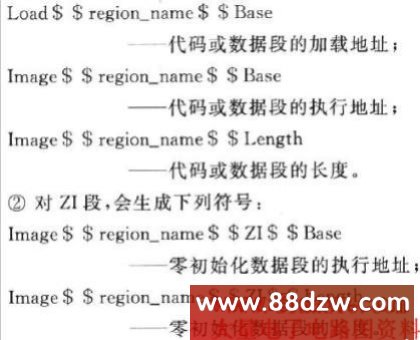

　　在编译连接时如果指定了分散加载文件(．scf文件)，在连接后会自动生成如下变量：

　　5 重新实现_user_initial_stEickheap()函数

　　分散加载机制提供了一种指定代码和静态数据布局的方法。使用分散加载时，必须重新放置堆栈和堆。

　　应用程序的堆栈(stack)和堆(heap)是在C库函数初始化过程中建立起来的，在ADSl．2或更新版本中，在缺省状态下C库函数初始化代码会将连接器生成的符号Image$$ZI$$Limit地址作为堆的基地址。在分散加载时，连接器会将用户的__user_initidl_stackheap()函数代替C库函数默认的堆栈和堆初始化函数，并将其连接到用户的镜像文件中，用户可通过重新实现__user_initial_stackheap()函数来改变堆栈和堆的位置，从而适合自己的目标硬件。

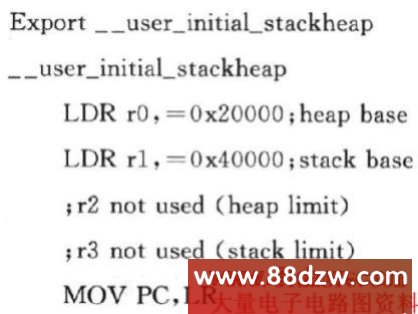

　　__user_initial_stackheap()可以用C或汇编语言来实现。它必须返回如下参数：

　　r0—堆基地址；

　　r1—堆栈基地址；

　　r2—堆长度限制值（需要的话）；

　　r3—堆栈长度限制值（需要的话）。

　　当用户使用分散加载功能的时候，必须重新实现一user_initial_staacklaeap()，否则连接器会报错：

　　Error：L6218E：Undefined symbol Imager$$ZI$$一Limit(referred from sys_stackheap．o)。

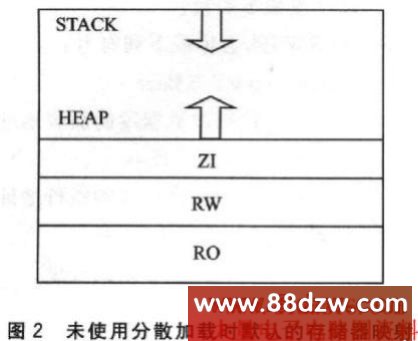

　　注：Image$$ZI$$Limit变量为零初始化段(ZI段)的末地址。未使用分散加载时，堆默认就定位在ZI段的末地址，如图2所示。
