　　2．2 ISP执行的步骤

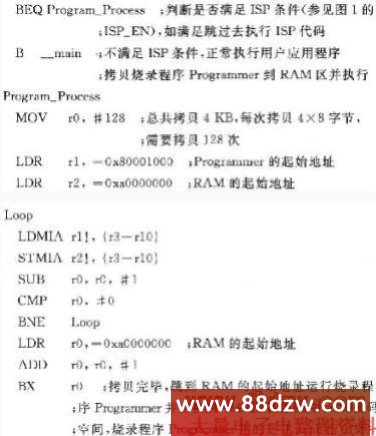

　　笔者把起到烧录Flash作用的程序单独作为一个工程编译、链接，生成．bin文件；然后把．bin文件转化成一个unsigned char型的数组，并把该数组放在一个单独的文件Programmet．c中；最后利用Scatter文件把Programmer．o定位在固定的地址空间(0x80001000～Ox80001fff，如图2所示)。这样一来，就可以编写汇编程序，把烧录程序Pro—grammer．o拷贝到RAM中，并让PC指针跳转到RAM中执行烧录。由于STR730没有外部Flash，要烧录Flash程序必须在RAM中运行，所以拷贝Programmer．o到RAM中是必需的。以下代码摘取自Startup．s。

　　CMP r1，#1

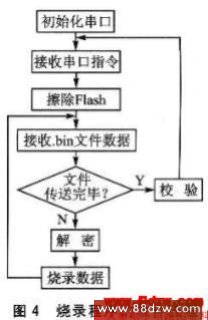

　　烧录程序Programmet的软件流程如图4所示。

　　需要说明的是：

　　①擦除Flash并不是完全擦除，而是擦除扇区0之外的其他扇区；

　　②数据缓冲区有限，每次只接收指定大小的数据，这样接收和烧录就可以并行进行，提高了ISP的速度；

　　③为了提高软件的安全性，原始的．bin文件是经过加密的，在烧录前需要将原始数据解密。

　　结 语

　　本文阐述的这种通过串口ISP的方法已经在实际的开发生产过程中使用。实践证明，相比其他烧录Flash的方法有很多优势，比如成本低、硬件连接简单、操作方便、增强软件的安全性等。笔者使用的MCU是STR730，稍做改动也可以把这种ISP方法推广到其他ARM体系结构的MCU上去。
