　　散热设计

　　表1给出了使用不同相数时对于散热要求的一个估计。在一个提供100LFM至200LFM的强制对流冷却系统中，单相设计需要采用相当大的散热器来获得0.6°C/W的热阻。而在四相设计中热阻可以增大到2°C/W。这个热阻无须散热器和100LFM至200LFM的气流就很容易实现。

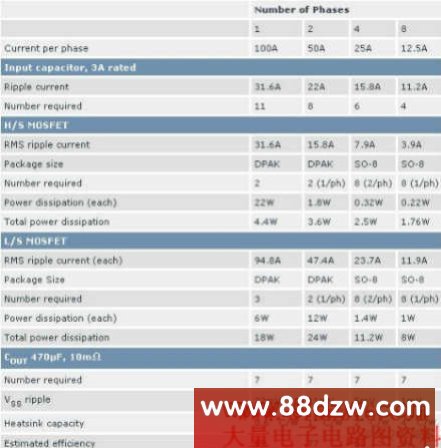

　　表1. 采用不同相数设计的同步buck调节器及其重要参数对比，本例为12V到1.2V、100A buck调节器

　　设计实例

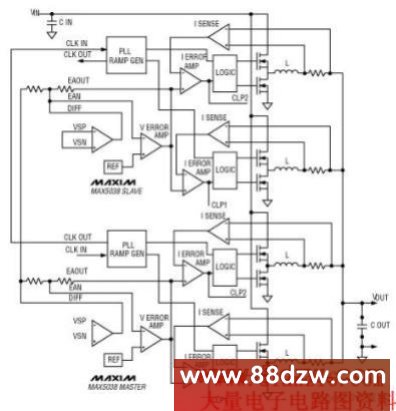

　　图1是用MAX5038配置成的一个四相DC-DC转换器。MAX5038主控制器的远端电压检测器(VSP至VSN引脚)检测输出电压，并同时为主/从控制器的EAN输入提供信号(DIFF)，以实现并联工作。MAX5038主控制器还为另一个MAX5038从控制器提供一个时钟输出(CLKOUT)。将PHASE引脚浮空，使从控制器的内部时钟与CLKIN信号产生90°相移。通过设置合适的增益，误差放大器还可实现有源电压定位功能。采用精密电阻设置增益可以确保精确的负载均衡。误差放大器的输出(EAOUT)决定了各相的负载电流。每个电流环在CLP1和CLP2引脚进行补偿(未显示)，经过适当补偿，可以在大多数输入和负载情况下提供非常稳定的输出。

　　图1. 采用两片MAX5038的四相设计实例。主控制器执行电压遥测功能和时钟产生功能，从控制器扩展输出电流并与主控制器同步工作。

　　结论

　　多相同步DC-DC转换器能够有效地驱动工作在1V至1.5V、消耗电流100A甚至更高的ASIC或处理器。它们解决了很多基本问题，包括电容器纹波电流，MOSFET功耗，瞬态响应，以及输出电压纹波等。
