显卡的DVI-A，DVI-D，DVI-I三种接口作用详解

文章摘要：DVI-A：A是Analog（模拟）的缩写，这种接口和普通的D-SUB接口在输出信号方面没有什么不同，只是接口形式改变了而已。DVI-D：D是Digital（数码）的缩写，这种接口只能传输数字信号，因此是名副其实的DVI接口。DVI-I：I是Either的意思，这种接口既能传输模拟信号，又能传输数字信号。通常显卡的DVI输出就是用这种接口，这就是为什么显卡的DVI接口可以通过一个小小的转接头实现D-SUB输出。在DVI的不同规格中，又有“双通道”和“单通道”两种类型，其实18针、24针就是这两种类型的差别。18针的DVI属于单通道，而24针的属于双通道，也就是说，18针的DVI传输速率只有24

显卡的DVI-A，DVI-D，DVI-I三种接口作用详解,标签：电脑基础教程,电脑基础知识入门,http://www.88dzw.com

　　DVI-A：A是Analog（模拟）的缩写，这种接口和普通的D-SUB接口在输出信号方面没有什么不同，只是接口形式改变了而已。
　　DVI-D：D是Digital（数码）的缩写，这种接口只能传输数字信号，因此是名副其实的DVI接口。
　　DVI-I：I是Either的意思，这种接口既能传输模拟信号，又能传输数字信号。通常显卡的DVI输出就是用这种接口，这就是为什么显卡的DVI接口可以通过一个小小的转接头实现D-SUB输出。
　　在DVI的不同规格中，又有“双通道”和“单通道”两种类型，其实18针、24针就是这两种类型的差别。18针的DVI属于单通道，而24针的属于双通道，也就是说，18针的DVI传输速率只有24针的一半，为165MHz。在画面显示上，单通道的DVI支持的分辨率和双通道的完全一样，但刷新率却只有双通道的一半左右，会造成显示质量的下降。一般来讲，单通道的DVI接口，最大的刷新率只能支持到1920X1080@60Hz或1600×1200@60Hz，现有的23英寸宽屏液晶显示器和20英液晶显示器能正常显示，再高的话显示效果就会下降。
　　大家在购买液晶显示器的时候要注意尽可能购买DVI-D接口的液晶显示器。同时由于DVI的多种规格，也要注意DVI线的购买。显卡的DVI输出接口为DVI-I接口，而液晶显示器的输入接口要视具体的产品而定，只要稍加留意是不会搞错的。

　市场中，我们经常可以听见经销商形容DVI线有18+1和24+1以及18+5和24+5这4种规格。
   目前我们常用的液晶显示器还维持在19寸普屏和20寸宽屏左右，真正用上大屏幕显示器的人很少，因此18针的单通道DVI接口已经够用了。而使用大屏液晶显示器的话，24针的双通道DVI是必须具备的条件。
   至于18+5和24+5这种规格都属于DVI-I,多出来得4根线用于兼容传统VGA模拟信号。这种接口在显示卡上用的多，显示器基本不用，除非是970P这样的单接口显示器才会考虑采用。

       如果是小屏幕产品的话，购买无妨。因为DVI和VGA的区别只有在1600*1200这样的高分辨率下才看的比较明显，较低的分辨率如1280*1024或1440*900则基本看不见区别，

　　至于显示器的相位和几何画面失真的问题，随着显示器自动调节技术的发展，一键AUTO过都能搞定。

　　最后警告大家，如果你决定购买双接口的显示器，请一定使用其中的DVI信号，使用VGA信号显示质量会严重下降。其中原因在于显示卡大量偷工减料，VGA部分低通滤波电路被取消，造成信号严重损失。

根据DVI标准，一条TMDS通道可以达到165MHz的工作频率和10-bit接口，也就是可以提供1.65Gbps的带宽，这足以应付1920*1080/60Hz的显示要求。另外，为了扩充兼容性，DVI还可以使用第二条TMDS通道，这样其带宽将会高过2Gbps。

DVI-D 才是 真正的数字信号传输。

DVI-A 只是换汤不换药的定义而已。其实就是 VGA 接口标准。

DVI-I 是整合了上述 DVI-A 以及 DVI-D 的接口的总称。

具体在接口插座管脚定义上有明显的区分。也就是说：看看 DVI 的接口管脚就知道个大概了。

概述：

DVI-A ( A= Analog ) 是模拟信号接口， 只能去接 DVI-A 或者 VGA 接口的信号。

DVI-D ( D= Digital ) 是数字信号接口， 只能去接 DVI-D 接口的信号。

DVI-I ( I = A+D = Integrated ) 含及上述两个接口， 在管脚定义上有明显的区分，

当 DVI-I 接 VGA 时， 就是 起到了 DVI-A 的作用 ；

当 DVI-I 接 DVI-D时， 只起了 DVI-D 的作用。

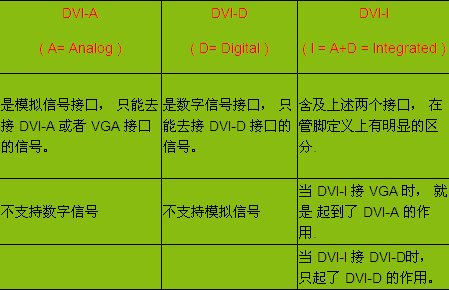

三种接口的定义请看下表：

三种接口中，DVI-D是最纯粹的数字接口，而DVI-I是从中演化而来的。我们就从DVI-D来了解数字接口的定义。DVI-D是有HP、IBM、Intel、NEC等公司共同组成的数字显示工作组（Digital Display Working Group，DDWG）制定。其中数字信号由Silicon image的 发送器按照TMDS协议编码后通过TMDS通道发送给接收器（一般也是 Silicon image 的芯片）再解码。根据DVI标准，一条TMDS通道可以达到165MHz的工作频率和10-bit接口，也就是可以提供1.65Gbps的带宽，这足以应付1920*1080/60Hz的显示要求。另外，为了扩充兼容性，DVI还可以使用第二条TMDS通道，这样其带宽将会高过2Gbps，如今的DVI接口已经到达了8GPS的传输率。

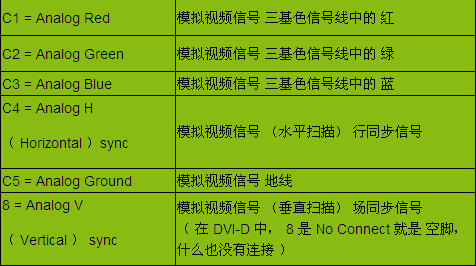

DIV-I接口针脚含义图：

从针脚上可以看出，除了地线以外，DVI-I接口比DVI-D接口原架构规范上，多了RGBHV这几个与 VGA 定义一样的信号线插脚。而这些多余出来的针脚就是DVI-A，两者结合就构成了DVI-I接口。
