前置USB与音频跳线,标签：其它硬件维修,http://www.88dzw.com

一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标"1"、有的则是黑色三角或用白粗线条表示。还有就是某些品牌的主板如果两个前置USB同时连接USB设备的话，会出现其中一个不能正常使用的情况，这属于该主板的Bug，两个前置USB单独使用还是正常的。

§机箱前置音频接线的定义

通常情况下，红线：MIC接入、白线或绿线：左右声道、黑线：接地，另外，有一根橙线或红线为MIC提供电源。机箱厂商为了使音频接线通用于各种音频接口的主板，将信号线分散设计并作以标识，但这是极少数，大多数的音频线都做到了一个模块上，便于接线。

§主板前置音频针的定义

第一类：10针型（其中一针空位），10针型中包含以下三种定义方式。



（其中图十二的音频定义方式极为少见，目前只有大众FR33E主板采用该种方式）

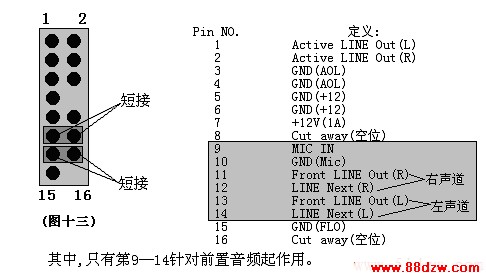

第二类：16针型（其中两针空位）
