内存的安装详解,标签:其它硬件维修,http://www.88dzw.comDIMM(Dual In-Line Memory Module,双边接触内存模组)内存插槽是指这种类型接口内存的插板的两边都有数据接口触片,这种接口模式的内存通常为84pin或92pin,但由于是双边的,所以一共有84×2=168pin或92×2=184pin接触。DIMM内存插槽支持64位数据传输,使用3.3V电压。
RIMM(Rambus In-Line Memory Module)内存插槽就是支持Direct RDRAM内存条的插槽。RIMM有184pin,资料的输出方式为串行,与现行使用的DIMM模块168pin,并列输出的架构有很大的差异。
二、安装内存条
在安装内存条之前,大家不要忘了看看主板的说明书,看看主板支持哪些内存,可以安装的内存插槽位置及可安装的最大容量。不同内存条的安装过程其实都是大同小意的,这里主要说明常见的SDRAM、DDR RAM、RDRAM内存。
www.88dzw.com

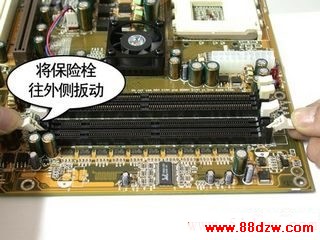

STEP1:首先将需要安装内存对应的内存插槽两侧的塑胶夹脚(通常也称为“保险栓”)往外侧扳动,使内存条能够插入,如图2所示。

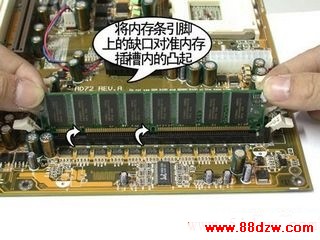

STEP2:拿起内存条,然后将内存条的引脚上的缺口对准内存插槽内的凸起(如图3所示);或者按照内存条的金手指边上标示的编号1的位置对准内存插槽中标示编号1的位置。

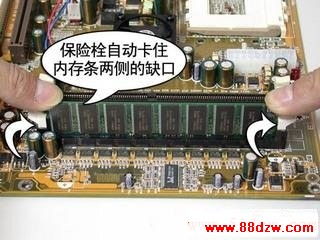

STEP3:最后稍微用点用力,垂直地将内存条插到内存插槽并压紧,直到内存插槽两头的保险栓自动卡住内存条两侧的缺口,如图4所示。

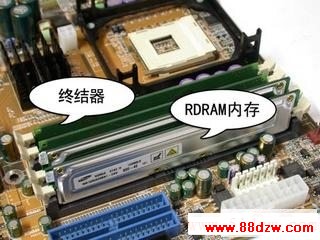

小提示:在任何一块支持RDRAM的主板上,你都能够看到RIMM内存插槽是成对出现。因为RDRAM内存条是不能够一根单独使用,它必须是成对的出现。RDRAM要求RIMM内存插槽中必须都插满,空余的RIMM内存插槽中必须插上传接板(也称“终结器”),这样才能够形成回路,如图5所示。
