    网上流传着一种说法——笔记本电池出现故障，可以通过放入冰箱或者深度充放电或者脉冲电流激活等方法，进行修复。这种说法是错误的。

    如果是镍氢电池或镍镉电池，确实可以通过深度充放电的方法，进行部分修复(无法完全修复)。但是我们现在使用的笔记本电脑，配备的都是锂电池。锂电池出现故障，基本都是因为电芯正负极材料发生崩解。这种情况是不可逆的，所以无法通过上述方法修复。只能通过更换电芯和解密解锁，进行修复。

www.88dzw.com

    给笔记本电池换电芯之前，首先要向大家介绍一下笔记本电池的构造。

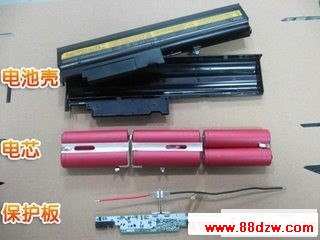

笔记本电池可以分为3个部分：壳、电芯组和保护板

    一般来说，笔记本电池可以分为3个部分：壳、电芯组和保护板。

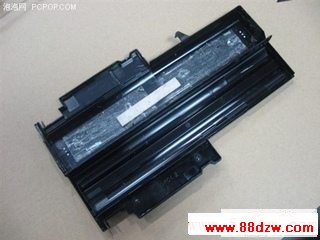

壳

    壳，也就是笔记本电池的外壳。按照粘合方式的不同，可以分为：卡扣型、超声波粘合型和胶水粘合型。

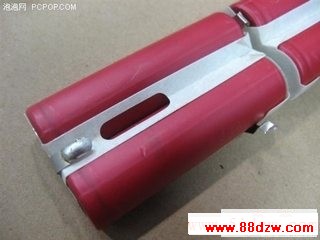

电芯组

    电芯组，也就是把电芯通过并联、串联的方式组合到一起。按照并联、串联组合方式的不同，可以分为：2并3串(最常见)、2并4串、2并2串、3并3串和3并4串(比较少见)。

    注：2并3串就是指，先把2个电芯并联到一起，再把3组像这样并联到一起的电芯串联起来。2并3串总共6个电芯，也就是我们通常说的6芯锂电池。

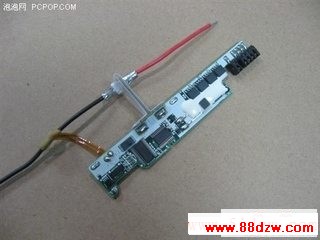

保护板

    保护板，也就是一块基于SMB1.1协议的电路板，具有电量管理功能和充放电管理功能。

www.88dzw.com

    保护板，是一块基于SMB1.1协议的电路板，上面有3个芯片，分别为：电池计量管理芯片、充放电管理芯片和串行EEPROM存储芯片。

保护板

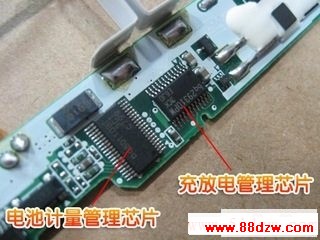

保护板正面设有电池计量管理芯片和充放电管理芯片
