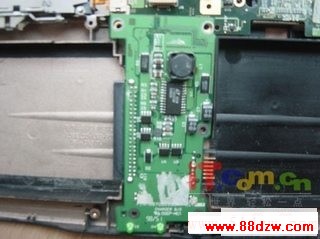

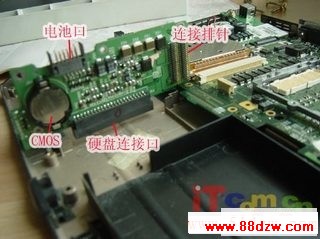

    主板正下方有一块小板子，两排小细针和主板相连着，电池口、硬盘连接口、CMOS、电源主芯片都集成在上面所以断一根针很有可能全部设备都用不了，所以笔者多次提醒读者：没经过专人培训最好不要私自拆笔记本，因为很细小的东西都会影响整机的性能。

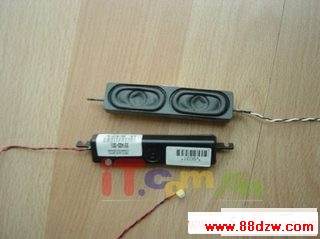

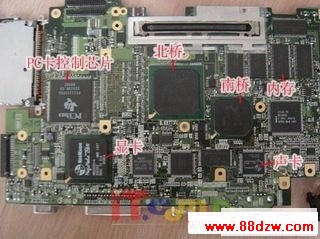

    接着我们看看这款本本的芯片部分，虽说是P2但是同样南桥（FW82371EB）北桥（FW82443BX）和显卡（MAGICMEDIA256AV）都是BGA焊接的，但是PC卡槽控制芯片却为引脚焊接，其实P2的时代已经为P3做了不少铺垫！相信很多使用笔记本的人都知道COMPAQ音质优秀，尤其是高低音效果特别好，在工作之余听听旋律优美的歌真的是一件不错的享受啊！但其使用的音频芯片和其他笔记本没区别都采用的是NEOMAGIC MAGICMEDIA3DX，应该注意到的是COMPAQ在音箱质量方面做了不少功夫！

www.88dzw.com

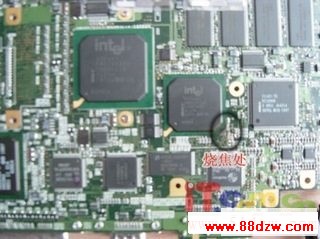

    正如笔者所说，南桥有可能给吹风机吹坏，细心观察后才发现南桥的右下角已经有烧焦的痕迹，这样烧焦的痕迹肯定是人为损坏的！一些对电脑内部原理不熟悉的人以为用吹风机加热可以使BGA内部的焊锡珠虚焊的现象排除，但是他们没想到的是芯片的受热温度的控制反而把芯片吹坏，以刚说的故障其实是一个BGA虚焊现像只要重新BGA焊接一次故障可排除，但现已烧焦只可找回原型号南桥（FW82371EB）方可解决（主板上每个型号的芯片都不相同，更换一定要找回型号脚位都一样的才可使用）

    一个简单的检测维修过程就这样结束了，虽说是简单但是也花了工程师们一下午的时间才完成BGA焊接，在焊接的过程中究竟大家是否知道我们付用了多少时间和精力才修好这本本呢？虽说是如今早以落后的PII笔记本，但是当这笔记本主人再次看到熟悉的COMPAQ开机画面时，心里会是多么的开心呢？毕竟日久生情啊！！

    我相信大多数人都有这样的理念，任何东西都存在自身的价格，主要是看你怎样去尽可能的发挥它的作用，试想贫困的山区或者没机会见到或使用这高新移动产物那我们何必为了几百块就浪费这数码产物呢？

    作者简介：罗建勇 笔记本维修资深工程师

    心愿：维修后的笔记本客户用的放心是我最大的开心（向着自己的梦想不断的努力学习不断的成为电脑领域的高手，是我最大的梦想）
