　　2．电容器的颜色决定品质级别？

　　目前网友们之间流传着一些以颜色分级电容的说法，例如紫色>绿色>蓝色>红色之类，这在如今其实是没有任何指导意义的。由于早年厂商和产品种类都较少时，所以人们根据经验用此规则进行判断和筛选。但时至今日，电容器品牌和种类层出不穷，即使某厂商确实采用不同颜色为自己的电容器产品进行分级，这个规则也绝不可以延伸至整个电容器产业。内在才能在根本上决定电容器品质，而电容器外壳的颜色通常仅仅是厂商的一种选择而已。有些还成为了厂商的标志性色彩，一般并不拥有分级含义。例如SANYO偏好紫色，Nippon Chemi-Con多用蓝色，而著名薄膜电容器厂商WIMA的产品基本都采用红色。 www.88dzw.com

　　3．电容器的外壳和形状决定电容器类型？

电容器的外壳和形状并不会决定电容器的类型。这就如同一个人不会因为穿正装或便装而改变，也不会因为坐卧或站立而改变。尽管有些类型的电容器的外壳拥有一些规律，但决定电容器类型的是外壳以内的物质，我们也应该透过现象看本质。

尽管外形相似，但其本质不同（左固态、右液态）





惊讶么？左图为铝电解电容器，右图为钽电解电容器

　　可见仅通过外形，在一些情况下是无法判断电容器的类型的，要想确认电容器类型，除了靠经验之外，最根本还是应该参照厂商的官方PDF文档。

　　电容器究竟分为哪些种类呢？以什么为区分依据呢？接下来笔者就为各位解答这些问题。

电容器的物理结构及分类：基本元素和云母电容器

电容器的基本元素

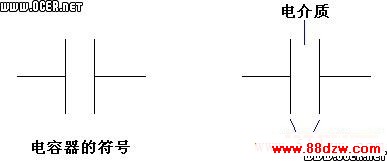

　　电容器的基本结构十分简单，它是由两块平行金属极板以及极板之间的绝缘电介质组成。电容器极板上每单位电压能够存储的电荷数量称为电容器的电容，通常用大写字母C标示。电容器每单位电压能够存储的电荷越多，那么其容量越大，即：C = Q/V。

　　电容的基本单位是法拉（F）。1法拉的电容表示1库仑的电荷存储在电压差为1V的两块极板上时的电容。法拉是一个非常巨大的单位，地球的电容才能达到法拉级别，所以我们通常会使用微法（μF）和皮法（pF）为单位。1微法为百万分之一法拉（1μF = 1 × 10-6F）；1皮法是一百万兆分之一法拉（1pF = 1 × 10-12F）。

　　电容器的电容与两极板重叠区域所确定的极板物理面积成正比，与极板间隔成反比。电容器中，不同的绝缘电介质拥有不同的介电常数，电容与介电常数成正比。

　　电容器的电容是会随温度变化而改变的，人们通常用温度系数来表示电容随温度的变化大小及方向。温度系数通常以百万分之几每摄氏度来标明（ppm/°C）。正温度系数意味着电容随温度的增高而增加，随温度的降低而减少；负温度系数意味着电容随温度增高而减少，随温度降低而增加。例如1μF电容器的温度系数为-150 ppm/°C，则温度每上升1°C，电容减小150pF（1皮法为百万分之一微法）

　　绝缘电介质的绝缘强度（V/mil，伏特/密耳，1密耳 = 0.001英寸）和厚度决定了电容器的最高直流耐压。若直流电压超出该数值，电介质就可能被击穿，且传导电流，从而导致电容器的永久损坏。电容器上所标识的电压值为额定电压，通常小于最高耐压值。


电容器的分类
