进阶必读 热插拔修主板BIOS深入分析
[09-07 21:23:20] 来源:http://www.88dzw.com bios设置 阅读:8338次
文章摘要:主板BIOS芯片的位置在很长的一段时间里,笔者也曾经受到了"一定要看清楚主板型号是否相同""芯片组不同是绝对不能刷新"这样的文字的蛊惑,对于其中的原理也没有多思考,直到这个暑假一个朋友的一块使用KT266A芯片组的主板BIOS更新失败的情况下,我才进行了上面的思考的。当时在工程施工工地上,条件非常有限,找不到相同型号的主板,笔者找来一块打字室的BX的老板,尝试用这样的方法强行将KT266A的某品牌主板修复。BIOS芯片这里顺便提一下,在通常情况下,取下BIOS芯片需要芯片起拔器。对于采用DIP封装的BIOS芯片,采用起拔器还显得不是很重要,但是采用PLC

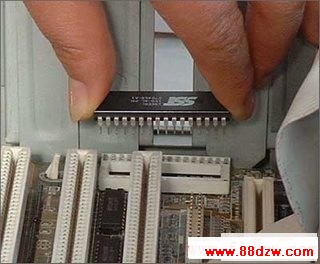

进阶必读 热插拔修主板BIOS深入分析,标签:如何进入bios,如何进入bios设置,http://www.88dzw.com主板BIOS芯片的位置
在很长的一段时间里,笔者也曾经受到了"一定要看清楚主板型号是否相同""芯片组不同是绝对不能刷新"这样的文字的蛊惑,对于其中的原理也没有多思考,直到这个暑假一个朋友的一块使用KT266A芯片组的主板BIOS更新失败的情况下,我才进行了上面的思考的。当时在工程施工工地上,条件非常有限,找不到相同型号的主板,笔者找来一块打字室的BX的老板,尝试用这样的方法强行将KT266A的某品牌主板修复。

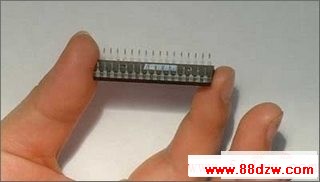

BIOS芯片
这里顺便提一下,在通常情况下,取下BIOS芯片需要芯片起拔器。对于采用DIP封装的BIOS芯片,采用起拔器还显得不是很重要,但是采用PLCC封装的BIOS芯片,如果不使用起拔器,是很难取下的。起拔器一般在电子市场可以买到。对于没有起拔器的情况,我们可以采用修眼镜和钟表的那种小改锥来代替,笔者一直使用这种方法,只要你在起拔的时候认真小心,还是很安全的。对于使用DIP封装的BIOS芯片,起拔的时候要先将改锥一侧撬起少许,然后再撬另外一边,反复重复这个过程,直到芯片完全取出。对于采用PLCC封装的BIOS,需要使用改锥从芯片对角线的凹槽起拔,并且要加倍小心,因为PLCC封装比DIP封装更容易损坏。

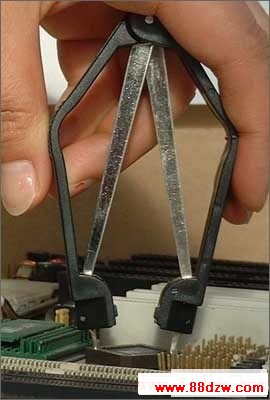

使用起拔器取下PLCC封装的BIOS芯片方法

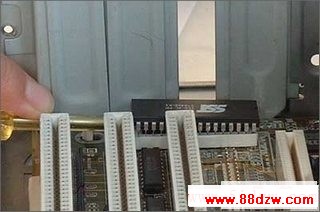

在条件允许的情况下,可以使用改锥代替DIP芯片起拔器
www.88dzw.com
好了,弄明白原理之后,我们就要对那块KT266A动刀了。首先,将备份的KT266A的主板BIOS拷贝到那台采用BX主板的电脑硬盘上,然后关机,将BX的BIOS芯片取下后再轻轻的装回原来的插槽,在放回去的时候要保证各个针脚接触正常,因为我们一方面要保证BIOS能够正常工作启动主板,另外一个方面还要保证开机以后BIOS芯片能够被轻松取下。同时,我们也要将KT266A主板的BIOS芯片取下,准备稍候的替换工作。使用BX主板的电脑在进入DOS界面之后,使用绝缘的牙签将原来和插槽接触并不是十分牢固的BIOS芯片取下,换上我们的KT266A主板的BIOS芯片,这个时候一定要保证BIOS芯片和主板插槽保持接触紧密。
在开机的情况下替换芯片

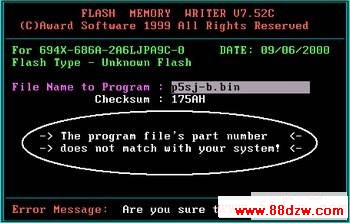

最后,运行BIOS刷新程序,这一步在很多文章中都有介绍,我就不再多介绍了,如果刷新软件提示BIOS文件不符合,刷新软件就会停止运行,这个时候不要在意提示,选择强行刷入就可以了。刷新工作完成之后,关机,把BIOS芯片各归其位。
